Özellikler

seri	TeSys Deka

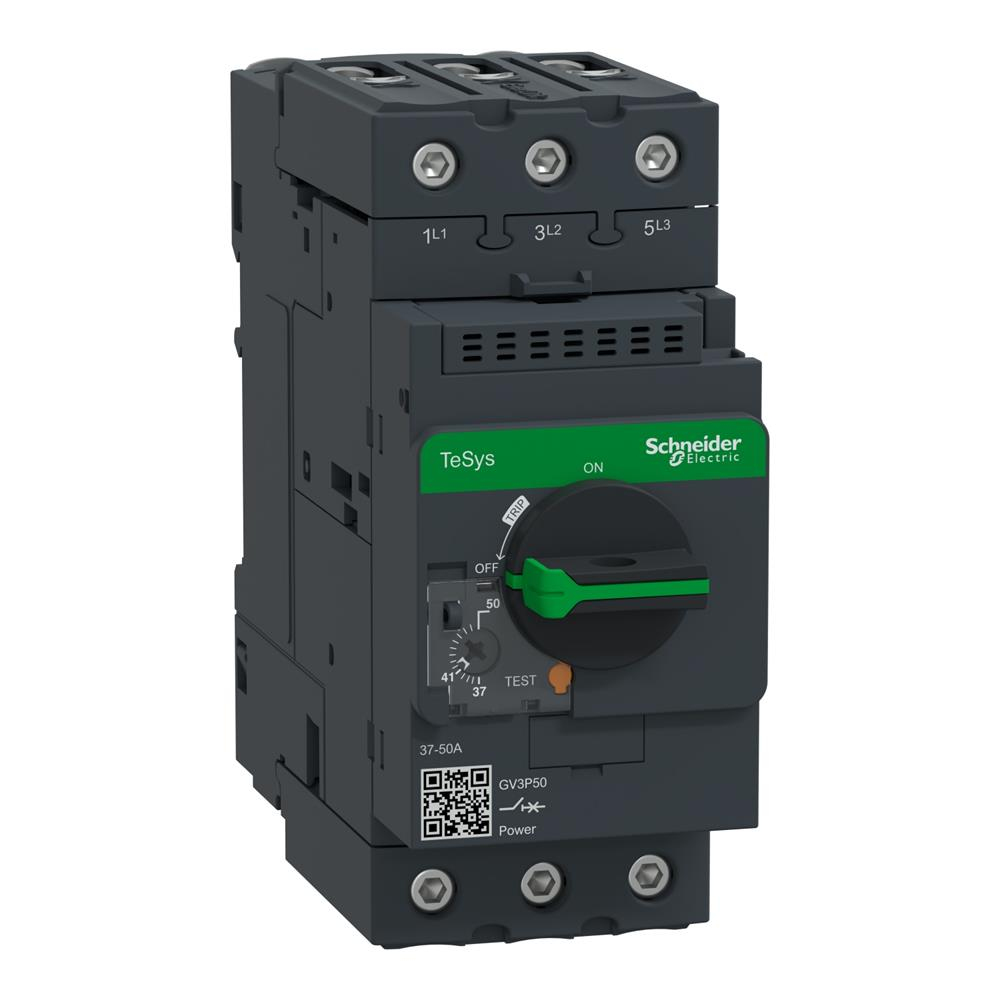

ürün adı	TeSys GV3 TeSys Deca
Ürün ya da bileşen tipi	Motor devre kesici
Ürün grubu	GV3P
cihaz uygulaması	Motor koruması
açma birimi teknolojisi	Termik Manyetik

Tamamlayıcı

Kutup tanımı	3P
Şebeke tipi	AC
kullanım kategorisi	AC-3, IEC 60947-4-1'e uygundur
ağ frekansı	50/60 Hz 'e uygunIEC 60947-4-1
sabitleme modu	35 mm simetrik DIN rayı: klipsli Panel: vidalı (with 3 x M4 screws)
motor gücü kW	400/415 V AC'de 22 kW 50/60 Hz 500 V AC'de 30 kW 50/60 Hz 690 V AC'de 45 kW 50/60 Hz
kesme kapasitesi	100 kA Icu -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2 50 kA Icu -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2 50 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 12 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 6 kA Icu -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Ics] nominal hizmet kısa devre kesme kapasitesi	100 % -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2 100 % -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 50 % -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 50 % -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2
Kontrol tipi	Döner kol
[In] nominal akım	50 bir
termal koruma ayar aralığı	37…50 A 'e uygunIEC 60947-4-1
manyetik açma akımı	700 bir
[Ith] klasik açık hava termik akımı	50 A'e uygunIEC 60947-4-1
[Ue] nominal çalışma voltajı	690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Ui] nominal yalıtım voltajı	690 V AC 50/60 Hz 'e uygunIEC 60947-2
[Uimp] nominal darbe dayanım voltajı	6 kV'e uygunIEC 60947-2
faz arızası hassasiyeti	Evet 'e uygunIEC 60947-4-1
yalıtıma uygunluk	Evet 'e uygunIEC 60947-1
kutup başına güç dağılımı	8W
Mekanik dayanıklılık	50000 devir
elektrik dayanıklılığı	50000 cycles için AC-3 -de 415 V In
nominal görev	Sürekli 'e uygunIEC 60947-4-1
sıkma torku	5 N.m - üzerinde vida kelepçesi terminali
Genişlik	55 mm
Yükseklik	132 mm
Derinlik	136 mm
Ürün ağırlığı	0,96 kilo
renk	Koyu gri

Ortam

Standartlar	EN/IEC 60947-2 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 Hayır 60947-4-1
Ürün sertifikaları	CCC UL CSA EAC ATEX LROS (Lloyds nakliye kaydı) BV ABS DNV-GL UKCA
IK koruma derecesi	IK09 muhafaza
IP koruma derecesi	IP20' ve uygunIEC 60529
iklimsel dayanım	'E uygunIACS E10
Depolama ortam koşulları	-40…80 °C
yangına dayanıklılık	960 °C' ve uygunIEC 60695-2-11
çalışma için ortam hava sıcaklığı	-20…60 °C
mekanik dayanıklılık	Şoklar: 11 msn için 15 Gn kontaktör açık Şoklar: 11 msn için 30 Gn kontaktör kapalı Titreşimler: 4 Gn, 5...300 Hz
çalışma yüksekliği	3000 m

Paketleme üniteleri

Birim Paket Tipi 1	PCE
Paket 1'deki Birim Sayısı	1
Paket 1 Yükseklik	16.000 santimetre
Paket 1 Genişliği	6.500 santimetre
Paket 1 Uzunluğu	14.500 cm
Paket 1 Ağırlık	1.008 kilo
Birim Paket Tipi 2	P06
Paket 2'deki Birim Sayısı	120
Paket 2 Yüksekliği	75.000 santimetre
Paket 2 Genişliği	60.000 santimetre
Paket 2 Uzunluğu	80.000 santimetre
Paket 2 Ağırlık	136.960 kilo

Sözleşme garantisi

Garanti	18 ay
