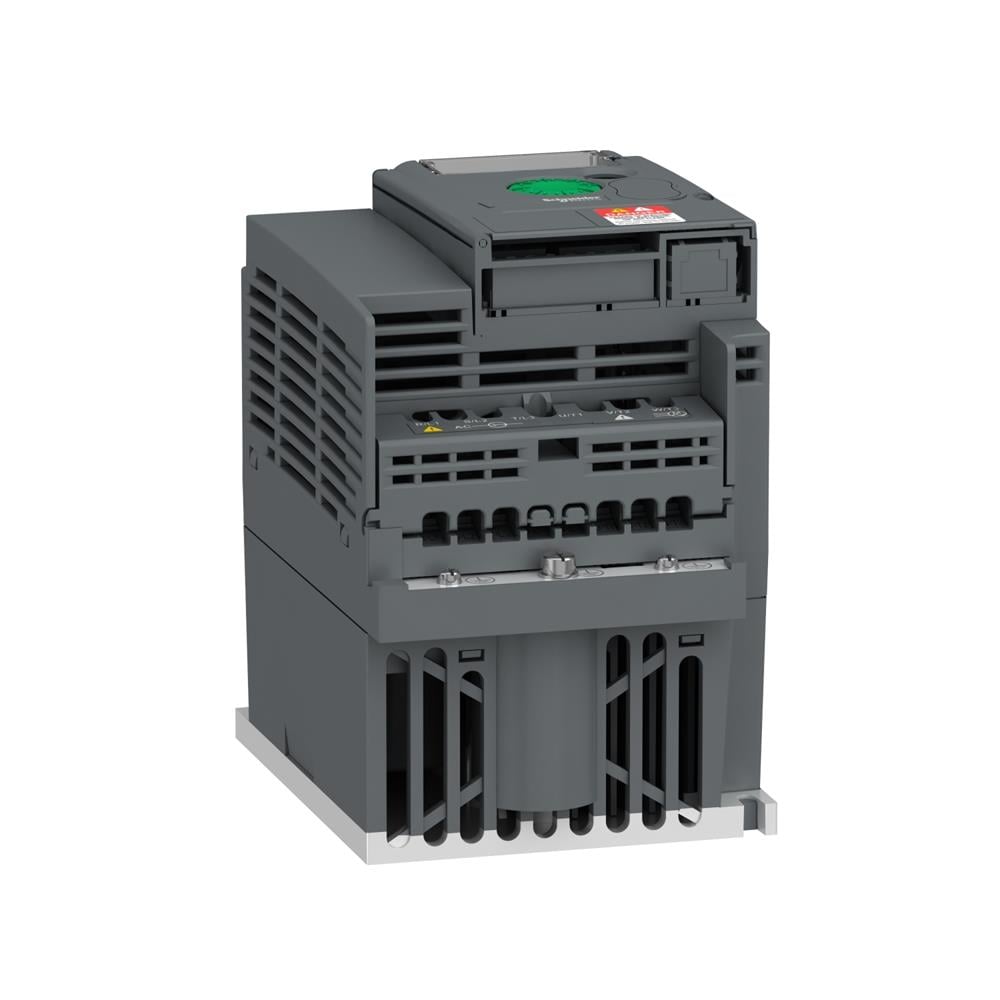

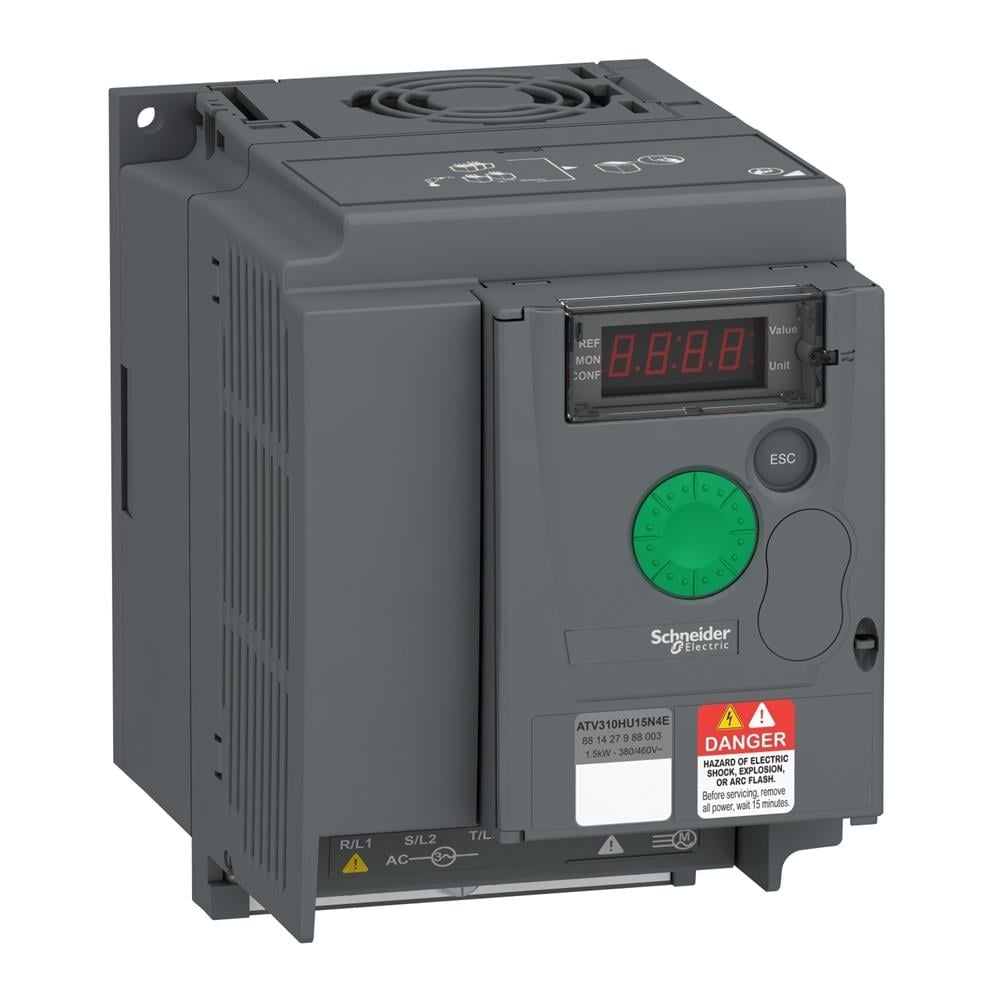

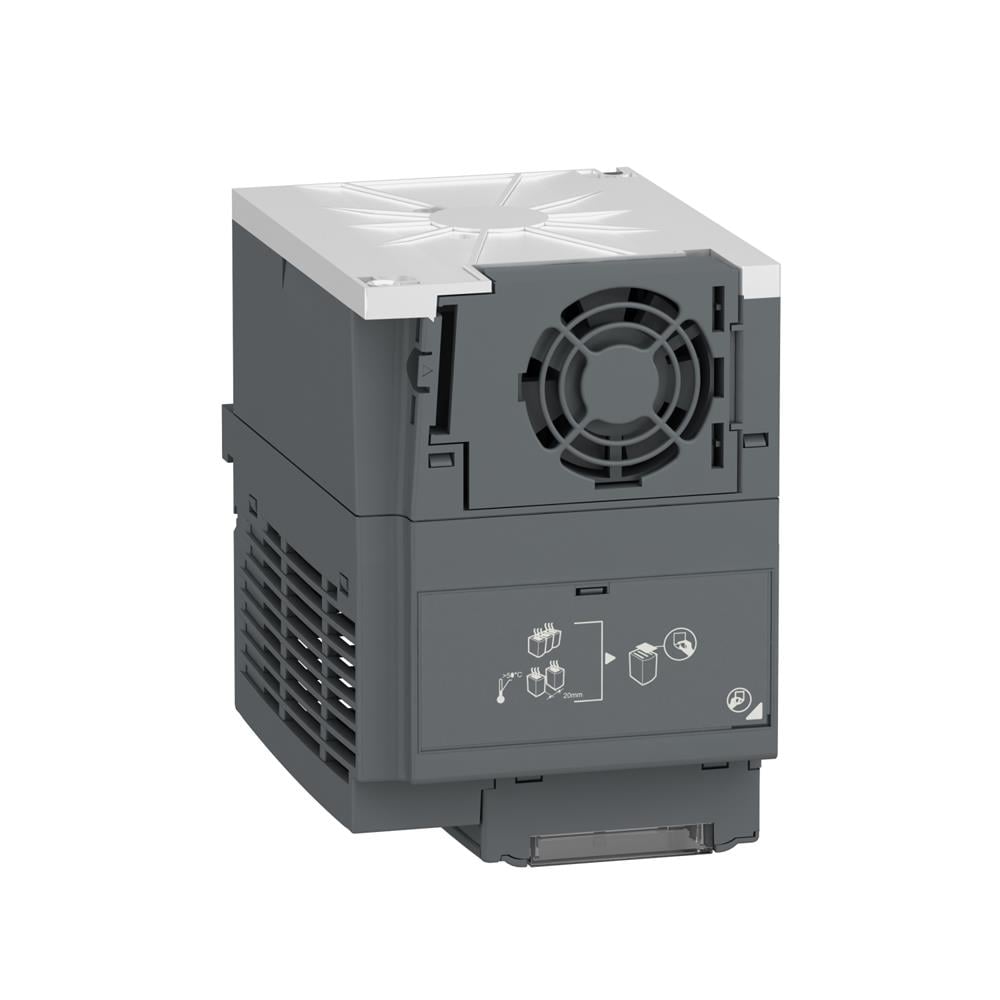

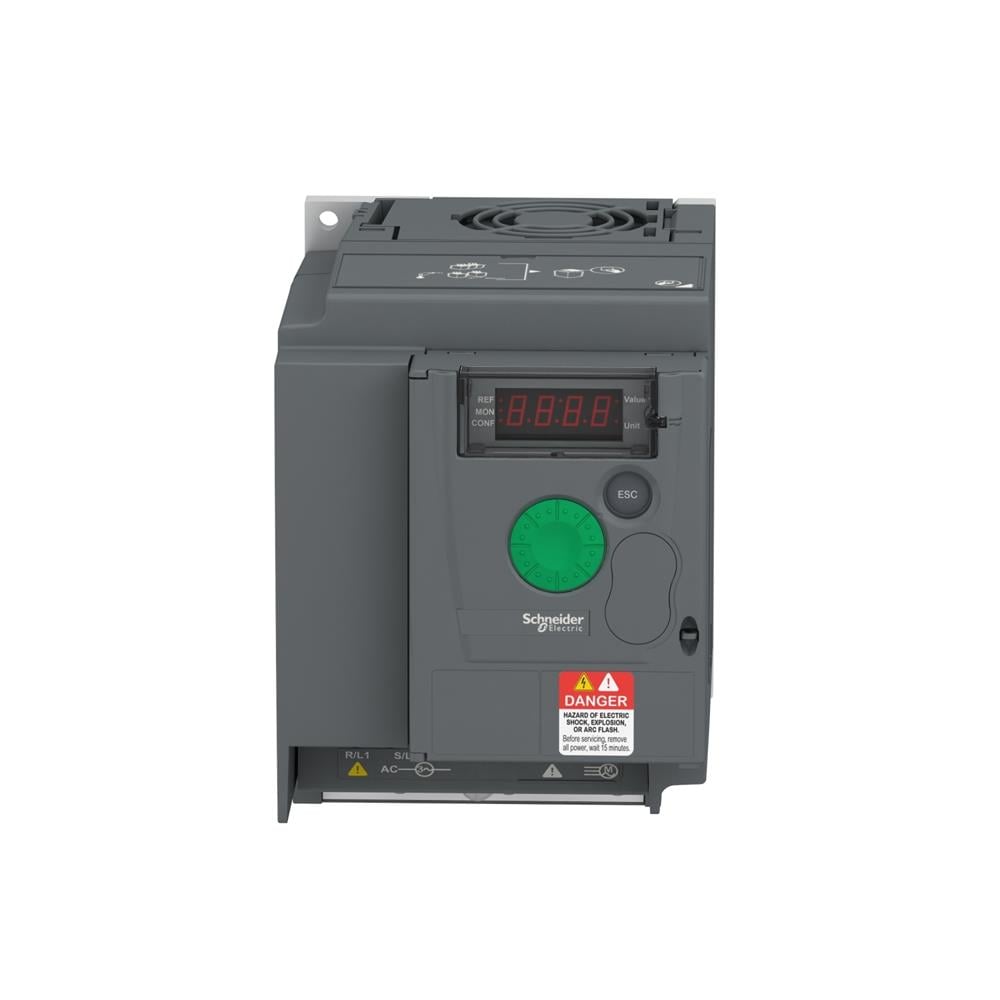

Schneider Değişken hızlı sürücü ATV310, 1.5 kW, 2 hp, 380...460 V, 3 fazı, filtresiz (ATV310HU15N4E)

İndirim Oranı : %62 İndirim
KDV Dahil : €504,00
İndirimli : €159,60  + KDV
KDV Dahil : ₺7.170,57
TL Fiyat : ₺5.975,47(₺1.195,09 + KDV)

ATV310HU15N4E



Ana
Ürün serisi Easy Altivar 310
Ürün ya da bileşen tipi Değişken hızlı sürücü
ürüne özel uygulama Basit makine
montaj stili Soğutma bloklu
Ürün grubu ATV310
fazların ağ sayısı Trifaze
[Us] nominal besleme gerilimi 380...460 V - 15...10 %
motor gücü kW 1,5 kW
motor gücü hp 2 hp
gürültü seviyesi 50 dB
Tamamlayıcı
ürün varış yeri Asenkron motorlar
Set başına Miktar 1'li set
EMC filtresi EMC filtresi olmadan
soğutmanın tipi Entegre fan
besleme frekansı 50/60 Hz +/- 5 %
haberleşme port protokolü Modbus
konnektörün tipi RJ45 (ön yüzde) için Modbus
fiziksel arayüz 2 telli RS 485 için Modbus
iletim çerçevesi RTU için Modbus
iletim hızı 4800 bit/sn
9600 bit/s
19200 bit/s
38400 bit/sn
adreslerin sayısı 1…247 için Modbus
haberleşme hizmeti Bekleme kayıtlarını oku (03) 29 word
Tek kayıtları yaz (06) 29 word
Çoklu kayıtları yaz (16) 27 word
Çoklu kayıtları oku/yaz (23) 4/4 word
Cihaz tanımlamasını oku (43)
hat akımı 5,4 A
54,1 A
görünen güç 4,3 kVA
35,7 kVA
muhtemel hat Isc 5 kA
5 kA
sürekli çıkış akımı 4,1 A -de 4 kHz
43 A -de 4 kHz
maksimum geçici akım 6,2 A için 60 s
47,3 A için 60 s
W cinsinden güç dağılımı 51,82 W In'de
588 W In'de
hız kontrol cihazı çıkış frekansı 0,5…400 Hz
nominal anahtarlama frekansı 4 kHz
anahtarlama frekansı 2...12 kHz ayarlanabilir
hız aralığı 1…20
geçici aşırı moment 170…200 % sürücü değerine ve motor tipine bağlı olarak nominal motor torku
frenleme torku Up to 150 % of nominal motor torque yüksek atalette frenleme direnciyle
Nominal motor torkunun % 70'ine kadar frenleme direnci olmadan
asenkron motor kontrol profili Enerji tasarruf oranı
Enerji tasarruf oranı
Sensörsüz akı vektör kontrolü
motor kayma kompanzasyonu Ayarlanabilir
Ayarlanabilir
çıkış gerilimi 380...460 V trifaze
elektrikli bağlantı Terminal, kelepçeleme kapasitesi: 1,5...2,5 mm² (L1, L2, L3, PA/+, PB, U, V, W)
sıkma torku 0,8…1 N.m
yalıtım Güç ve kontrol arasındaki elektrik
besleme Referans potansiyometre için dahili besleme: 5 V (4,75…5,25 V)DC, <10 mAile aşırı yük ve kısa devre koruması
Lojik girişler için dahili besleme: 24 V (20,4…28,8 V)DC, <100 mAile aşırı yük ve kısa devre koruması
analog giriş sayısı 1
analog giriş tipi Yapılandırılabilir akım AI1 0...20 mA 250 Ohm
Yapılandırılabilir gerilim AI1 0...10 V 30 kOhm
Yapılandırılabilir gerilim AI1 0...5 V 30 kOhm
Dijital giriş sayısı 4
Dijital giriş tipi Programlanabilir LI1...LI4 24 V 18...30 V
Dijital giriş lojiği Negatif lojik (blok), > 16 V (durum 0), < 10 V (durum 1), giris empedansi 3,5 kOhm
Pozitif lojik (kaynak), 0...< 5 V (durum 0), > 11 V (durum 1)
örnekleme süresi 10 ms için analog giriş
20 ms, tolerans +/- 1 ms için lojik giriş
doğrusallık hatası Maksimum değerin +/- % 0,3'ü için analog giriş
analog çıkış sayısı 1
analog çıkış tipi AO1 yazılım-yapılandırılabilir gerilim: 0...10 V, empedans: 470 Ohm, çözünürlük 8 bit
AO1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 800 Ohm, çözünürlük 8 bit
Dijital çıkış sayısı 2
Dijital çıkış tipi Lojik çıkış LO+, LO-
Korumalı röle çıkışı R1A, R1B, R1C 1 K/A
minimum anahtarlama akımı 5 mA -de 24 V DC için lojik röle
maksimum anahtarlama akımı 2 A -de 250 V AC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle
2 A -de 30 V DC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle
3 A -de 250 V AC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röle
4 A -de 30 V DC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röle
hızlanma ve yavaşlama rampaları U
S
Linear from 0...999.9 s
durana kadar frenleme DC enjeksiyon ile, <30 s
koruma tipi Hat besleme aşırı gerilimi
Hat besleme düşük gerilimi
Çıkış fazları ve toprak arasındaki aşırı akım
Aşırı ısınmaya karşı koruma
Motor fazları arasındaki kısa devre
Trifazede giriş faz kaybına karşı
I²t değerinin sürekli hesaplanması ile sürücü üzerinden termal motor koruması
frekans çözünürlüğü Analog giriş: dönüştürücü A/D, 10 bit
Ekran birimi: 0,1 Hz
zaman sabiti 20 ms +/- 1 ms referans değişikliği için
Çalışma konumu Dikey +/- 10 derece
Yükseklik 143 mm
Genişlik 105 mm
derinlik 151 mm
Ürün ağırlığı 1,1 kg
Ortam
elektromanyetik uyumluluk Elektrik hızlı geçici/patlama bağışıklık testi - test seviyesi: seviye 4 'e uygunEN/IEC 61000-4-4
Elektrostatik deşarj bağışıklık testi - test seviyesi: seviye 3 'e uygunEN/IEC 61000-4-2
Iletimli kesintilere bağışıklık - test seviyesi: seviye 3 'e uygunEN/IEC 61000-4-6
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi - test seviyesi: seviye 3 'e uygunEN/IEC 61000-4-3
Gerilim düşüşleri ve kesintileri bağışıklık testi 'e uygunEN/IEC 61000-4-11
Kesinti bağışıklık testi - test seviyesi: seviye 3 'e uygunEN/IEC 61000-4-5
Standartlar EN/IEC 61800-5-1
EN/IEC 61800-3
IP koruma derecesi IP20 üst parçada kapama plakası olmadan
IP40 üst
kirletme derecesi 2 'e uygunEN/IEC 61800-5-1
çevresel özellik Toz kirliliği direnci class 3S2 'e uygunEN/IEC 60721-3-3
Kimyasal kirlilik direnci sınıf 3C3 'e uygunEN/IEC 60721-3-3
darbe dayanımı 15 gn için 11 ms 'e uygunEN/IEC 60068-2-27
bağıl nem 5…95 % yoğuşmasız 'e uygunIEC 60068-2-3
5…95 % damlayan su olmadan 'e uygunIEC 60068-2-3
Depolama ortam koşulları -25…70 °C
çalışma için ortam hava sıcaklığı -10…55 °C değer kaybı olmadan
55…60 °C hız kontrol cihazının üst kısmındaki koruyucu kapak °C başına % 2,2 akım düşüşüyle
çalışma yüksekliği <= 1000 m olmadan
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 16,000 cm
Package 1 Width 17,270 cm
Package 1 Length 19,300 cm
Package 1 Weight 1,380 kg
Unit Type of Package 2 S03
Number of Units in Package 2 2
Package 2 Height 30,000 cm
Package 2 Width 30,000 cm
Package 2 Length 40,000 cm
Package 2 Weight 5,253 kg
Sözleşme garantisi
Garanti 18 ay
