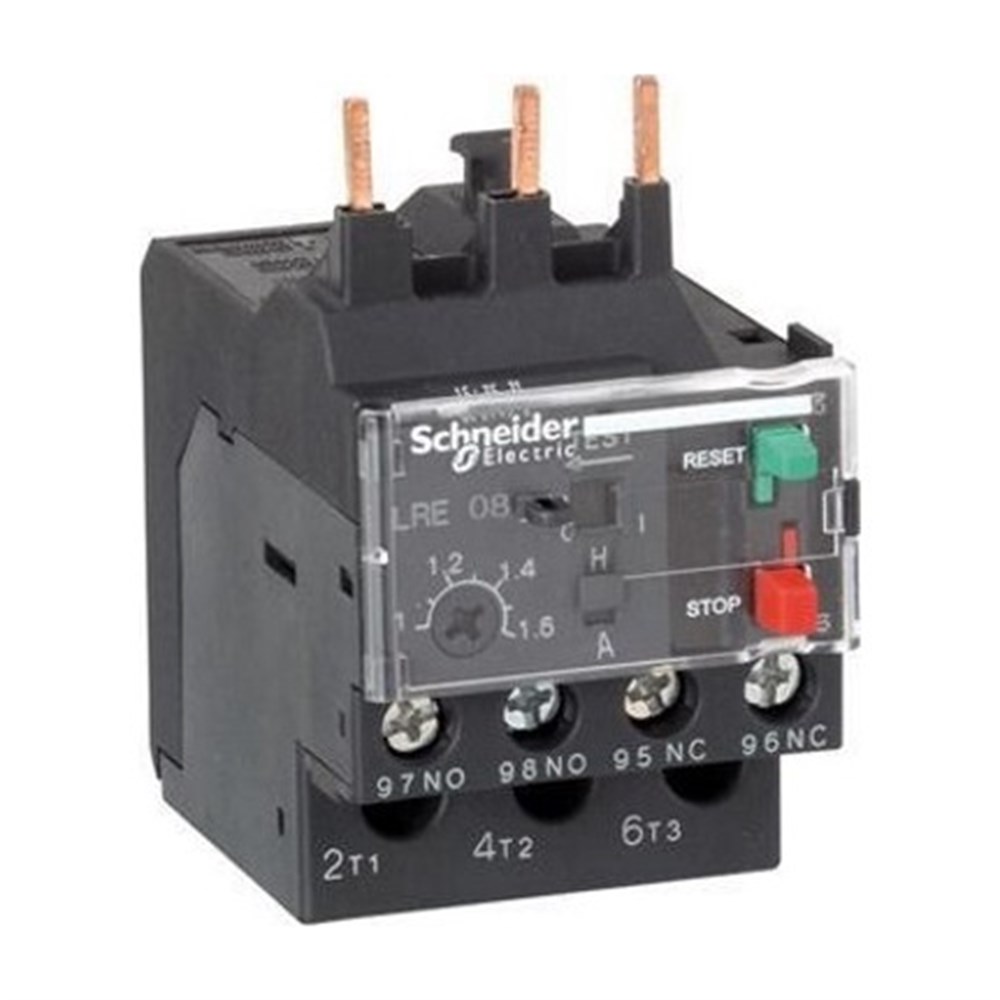

schneider lre08 asiri akim termik rolesi tvs 2,5...4a (LRE08)

EasyPact

EasyPact TVS

Diferansiyel termal aşırı yük rölesi

LRE

Motor koruma

Açma akımı iki fazda Ir'nin % 130'u, sonuncu fazda 0 'e uygunIEC 60947-4-1

Gri (RAL 7011)

LC1E06...38

AC

50...60 Hz

Kontaktör altında
Plaka, özel aksesuarlı
Ray, özel aksesuarlı

Sınıf 10A 'e uygunIEC 60947-4-1

Röle açma göstergesi

2,5…4 A

1,14 +/- 0,06 Ir 'e uygunIEC 60947-4-1

Şoklar: 11 msn için 6 Gn 'e uygunIEC 60068-2-7
Titreşimler: 3 Gn 'e uygunIEC 60068-2-6

1 NA + 1 NK

5 A için sinyalleme devresi

<= 690 V AC

10 A gG için güç devresi
6 A aM için güç devresi
5 A gG için sinyalleme devresi

690 V 'e uygunIEC 60947-4-1

6 kV

Açma göstergesi

Durdurma: kırmızı açma/kapama butonu
Sıfırlama: yeşil açma/kapama butonu

-20…60 °C

Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - kablo sertligi: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 1…6 mm² - kablo sertligi: katı kablo uçsuz
Sinyalleme devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek kablo uçsuz
Sinyalleme devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek kablo uçlu
Sinyalleme devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: katı kablo uçsuz

Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri
Sinyalleme devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri

44,5 mm

45 mm

70 mm

0,13 kg

IEC 60947-5-1
IEC 60947-4-1

GOST

TH 'e uygunIEC 60068

IP20 'e uygunIEC 60529

-20…60 °C değer kaybı olmadan 'e uygunIEC 60947-4-1
-20…70 °C değer kaybı ile

-60…80 °C

850 °C 'e uygunIEC 60068-2-1

6 kV -de 50 Hz 'e uygunIEC 60255-5

Dalgalanma dayanımı: 6 kV 'e uygunIEC 60801-5
