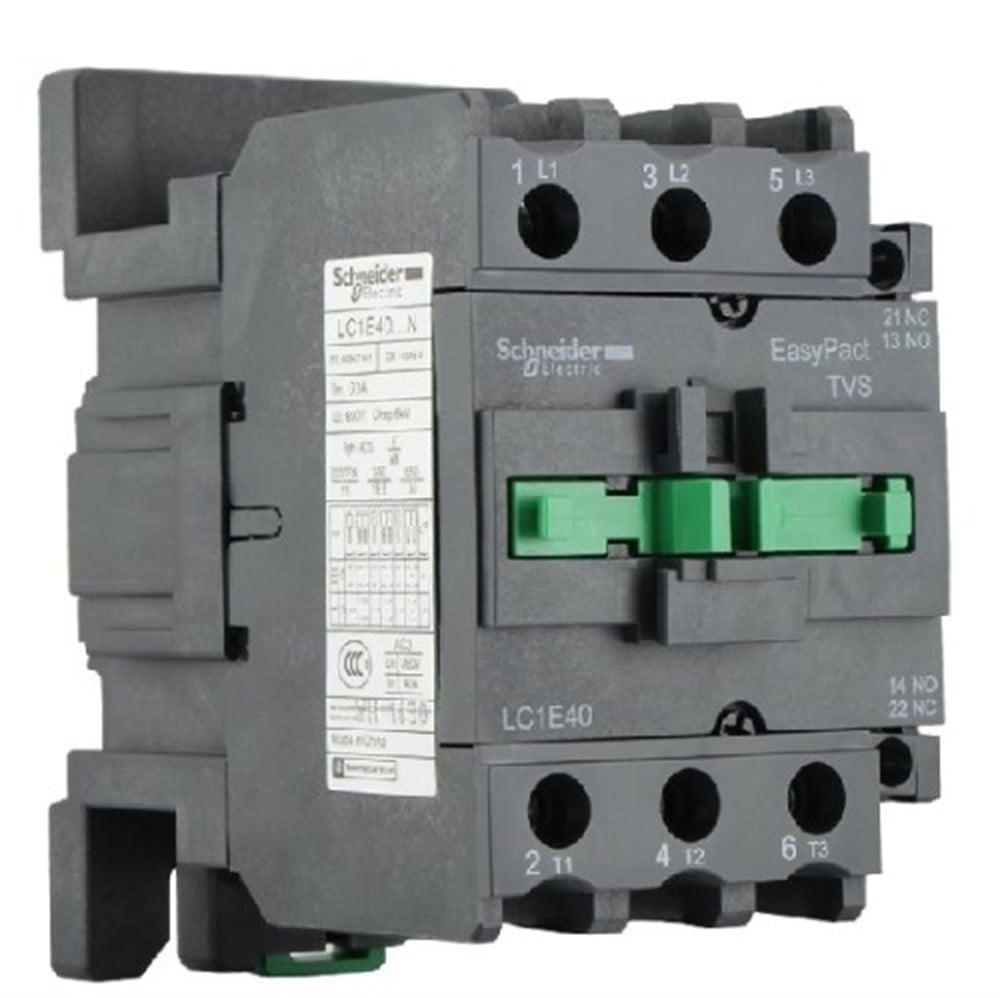

| yardımcı kontak düzenleme |
1 NA + 1 NK
|
|
| [Uimp] nominal darbe dayanım voltajı |
6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
|
|
| [Ui] nominal yalıtım voltajı |
690 V 'e uygunIEC 60947-4-1
|
|
| aşırı gerilim kategorisi |
III
|
|
| Irms nominal kapama kapasitesi |
400 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1
|
|
| nominal kesme kapasitesi |
320 A -de 440 V için güç devresi 'e uygunIEC 60947
|
|
| [Icw] nominal kısa süreli dayanma akımı |
320 A -de <40 °C - 10 s için güç devresi
165 A -de <40 °C - 60 s için güç devresi
72 A -de <40 °C - 600 s için güç devresi
|
|
| ilgili sigorta değeri |
10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1
80 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
|
|
| ortalama empedans |
1,5 mOhm - Ith 60 A 50 Hz için güç devresi
|
|
| kutup başına güç dağılımı |
2,4 W AC-3
5,4 W AC-1
|
|
| kontrol devresi gerilim limitleri |
Çalışma: 0,85...1,1 Uc -de 50 Hz 55 °C)
Düşme: 0,3...0,6 Uc -de 50 Hz 55 °C)
|
|
| çalışma süresi |
20...26 ms kapanışta
8...12 ms açılışta
|
|
| Mekanik dayanıklılık |
5000000 cycles
|
|
| maximum operating rate |
1200 cyc/h -de <55 °C
|
|
| VA cinsinden kalkış gücü |
160 VA 50 Hz 0,75 20 °C)
140 VA 60 Hz 0,75 20 °C)
|
|
| VA cinsinden tutma güç tüketimi |
15 VA 50 Hz 0,3 20 °C)
13 VA 60 Hz 0,3 20 °C)
|
|
| ısı dağılımı |
6…10 W için kontrol devresi
|
|
| minimum anahtarlama akımı |
5 mA için kontrol devresi
|
|
| minimum anahtarlama gerilimi |
17 V için kontrol devresi
|
|
| çakışmama süresi |
1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen
|
|
| yalıtım direnci |
> 10 MOhm için kontrol devresi
|
|
| elektrik dayanıklılığı |
350000 cycles AC-1
900000 cycles AC-3
|
|
| montaj desteği |
Plaka
DIN rayı
|
|
| bağlantılar - terminaller |
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 2,5…25 mm² - kablo sertligi: esnek kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 2,5…10 mm² - kablo sertligi: esnek kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 2,5…25 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 2,5…16 mm² - kablo sertligi: katı kablo uçsuz
|
|
| sıkma torku |
Kontrol devresi: 1,2 N.m
Güç devresi: 5 N.m
|
