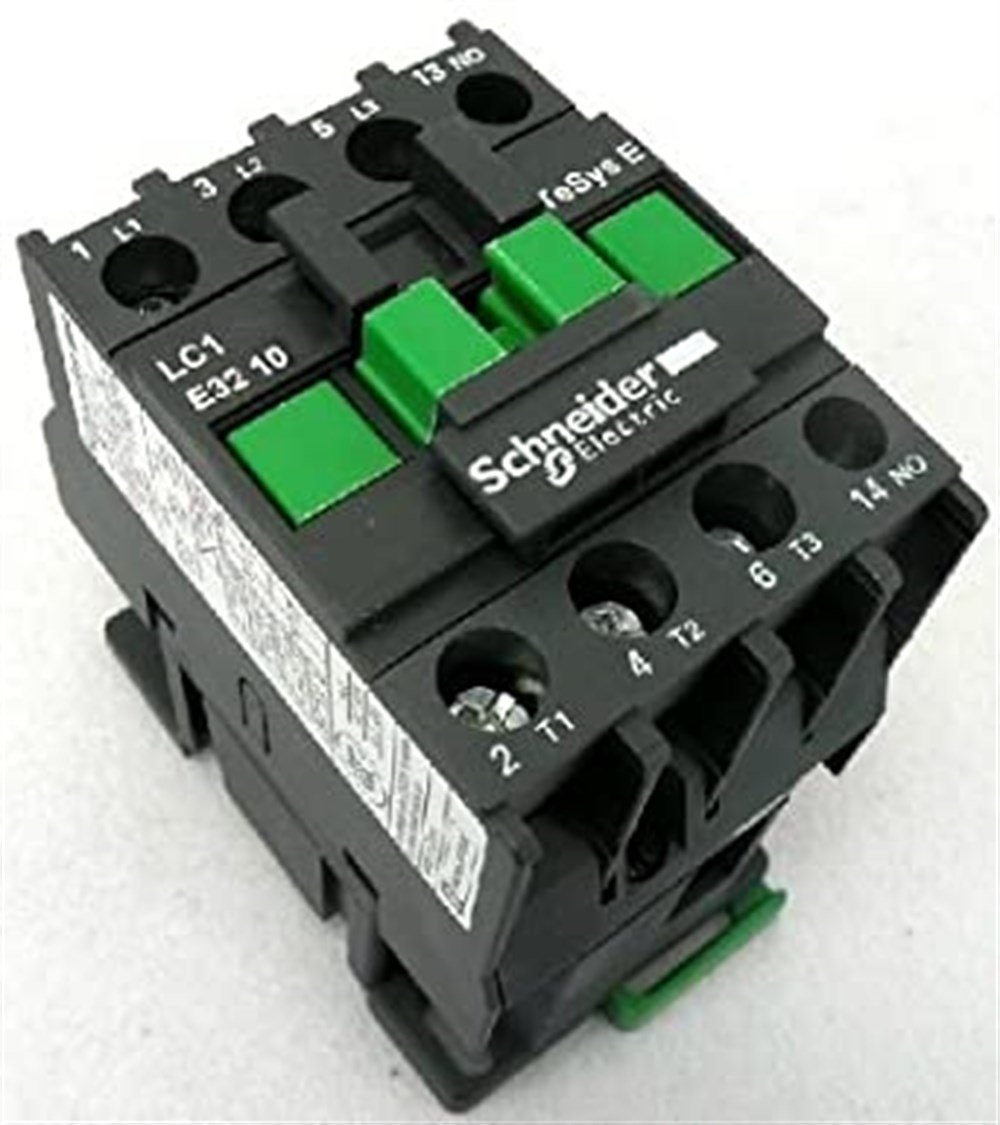

schneider lc1e3210m5 3kutup kontaktor tvs 1na 15kw 220vac (LC1E3210M5)

İndirim Oranı : %58 İndirim
KDV Dahil : ₺2.231,76
İndirimli : ₺781,12  + KDV
KDV Dahil : ₺937,34

SCHNEİDER LC1E3210M5 3KUTUP KONTAKTOR TVS 1NA 15KW 220VAC

Ana

seri

EasyPact


ürün adı

EasyPact TVS


Ürün ya da bileşen tipi

Kontaktör


Ürün grubu

LC1E


kontaktör uygulaması

Motor kontrol
Direnç yükü


kullanım kategorisi

AC-1
AC-3


Kutup tanımı

3P


power pole contact composition

3 NA


[Ue] nominal çalışma voltajı

Güç devresi: <= 690 V AC 50/60 Hz


[Ie] nominal çalışma akımı

32 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
50 A 60 °C) -de <= 440 V AC AC-1 için güç devresi


motor gücü kW

7,5 kW -de 220...230 V AC 50/60 Hz
15 kW -de 380...400 V
15 kW -de 415 V
15 kW -de 440 V
18,5 kW -de 500 V
18,5 kW -de 660...690 V


kontrol devresi tipi

AC -de 50 Hz


Yükseklik

84 mm


Genişlik

56 mm


Derinlik

86 mm


Ürün ağırlığı

0,45 kg


renk

Gri (RAL 7011)



Tamamlayıcı

yardımcı kontak düzenleme

1 NA


[Uimp] nominal darbe dayanım voltajı

6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947


[Ui] nominal yalıtım voltajı

690 V 'e uygunIEC 60947-4-1


aşırı gerilim kategorisi

III


Irms nominal kapama kapasitesi

320 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1


nominal kesme kapasitesi

256 A -de 440 V için güç devresi 'e uygunIEC 60947


[Icw] nominal kısa süreli dayanma akımı

260 A -de <40 °C - 10 s için güç devresi
138 A -de <40 °C - 60 s için güç devresi
60 A -de <40 °C - 600 s için güç devresi


ilgili sigorta değeri

10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1
63 A gG -de <= 690 V koordinasyon tip 1 için güç devresi


ortalama empedans

2,5 mOhm - Ith 50 A 50 Hz için güç devresi


kutup başına güç dağılımı

2 W AC-3
5 W AC-1


kontrol devresi gerilim limitleri

Çalışma: 0,85...1,1 Uc -de 50 Hz 55 °C)
Düşme: 0,3...0,6 Uc -de 50 Hz 55 °C)


çalışma süresi

12...22 msn kapanışta
4...19 msn açılışta


Mekanik dayanıklılık

8000000 cycles


maximum operating rate

1800 cyc/h -de <60 °C


VA cinsinden kalkış gücü

95 VA 50 Hz 0,75 20 °C)
95 VA 60 Hz 0,75 20 °C)


VA cinsinden tutma güç tüketimi

8,5 VA 50 Hz 0,3 20 °C)
8,5 VA 60 Hz 0,3 20 °C)


ısı dağılımı

2…3 W için kontrol devresi


minimum anahtarlama akımı

5 mA için kontrol devresi


minimum anahtarlama gerilimi

17 V için kontrol devresi


çakışmama süresi

1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen


yalıtım direnci

> 10 MOhm için kontrol devresi


elektrik dayanıklılığı

1000000 cycles AC-3
350000 cycles AC-1


montaj desteği

DIN rayı
Plaka


bağlantılar - terminaller

Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1…6 mm² - kablo sertligi: esnek kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçlu


sıkma torku

Kontrol devresi: 1,5 N.m
Güç devresi: 2,1 N.m
