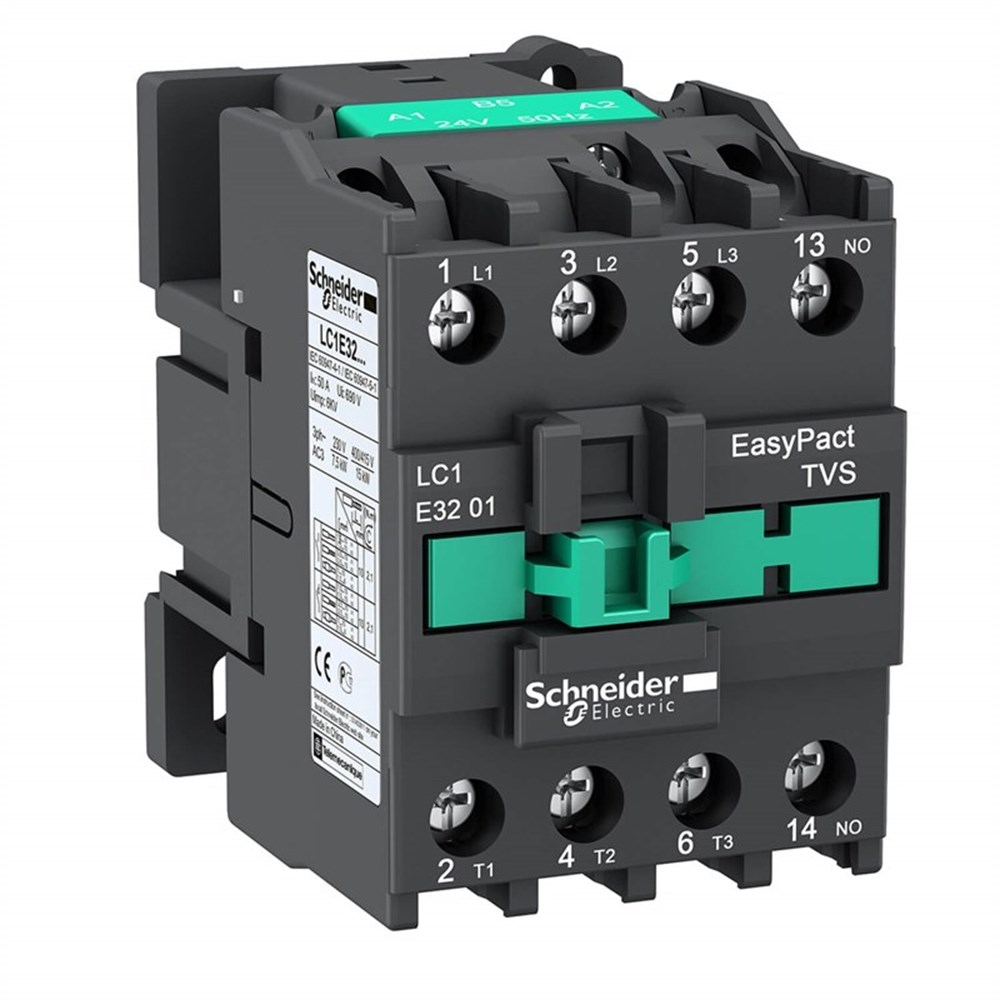

schneider lc1e2501m5 3kutup kontaktor tvs 1nk 11kw 220vac (LC1E2501M5)

İndirim Oranı : %46 İndirim
Fiyat : ₺417,00  + KDV
İndirimli : ₺225,18  + KDV
KDV Dahil : ₺265,71

SCHNEİDER LC1E2501M5 3KUTUP KONTAKTOR TVS 1NK 11KW 220VAC

Ana

seri

EasyPact

ürün adı

EasyPact TVS

Ürün ya da bileşen tipi

Kontaktör

Ürün grubu

LC1E

kontaktör uygulaması

Motor kontrol
Direnç yükü

kullanım kategorisi

AC-3
AC-1

Kutup tanımı

3P

power pole contact composition

3 NA

[Ue] nominal çalışma voltajı

Güç devresi: <= 690 V AC 50/60 Hz

[Ie] nominal çalışma akımı

25 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
36 A 60 °C) -de <= 440 V AC AC-1 için güç devresi

motor gücü kW

5,5 kW -de 220...230 V AC 50/60 Hz
11 kW -de 380...400 V
11 kW -de 415 V
11 kW -de 440 V
15 kW -de 500 V
15 kW -de 660...690 V

kontrol devresi tipi

AC -de 50 Hz

Yükseklik

74 mm

Genişlik

45 mm

Derinlik

85 mm

Ürün ağırlığı

0,36 kg

renk

Gri (RAL 7011)

Tamamlayıcı

yardımcı kontak düzenleme

1 NK

[Uimp] nominal darbe dayanım voltajı

6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947

[Ui] nominal yalıtım voltajı

690 V 'e uygunIEC 60947-4-1

aşırı gerilim kategorisi

III

Irms nominal kapama kapasitesi

250 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1

nominal kesme kapasitesi

200 A -de 440 V için güç devresi 'e uygunIEC 60947

[Icw] nominal kısa süreli dayanma akımı

240 A -de <40 °C - 10 s için güç devresi
120 A -de <40 °C - 60 s için güç devresi
50 A -de <40 °C - 600 s için güç devresi

ilgili sigorta değeri

10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1
40 A gG -de <= 690 V koordinasyon tip 1 için güç devresi

ortalama empedans

2,5 mOhm - Ith 36 A 50 Hz için güç devresi

kutup başına güç dağılımı

1,6 W AC-1
2,5 W AC-3

kontrol devresi gerilim limitleri

Çalışma: 0,85...1,1 Uc -de 50 Hz 55 °C)
Düşme: 0,3...0,6 Uc -de 50 Hz 55 °C)

çalışma süresi

12...22 msn kapanışta
4...19 msn açılışta

Mekanik dayanıklılık

1000000 cycles

maximum operating rate

1800 cyc/h -de <60 °C

VA cinsinden kalkış gücü

95 VA 50 Hz 0,75 20 °C)
95 VA 60 Hz 0,75 20 °C)

VA cinsinden tutma güç tüketimi

8,5 VA 50 Hz 0,3 20 °C)
8,5 VA 60 Hz 0,3 20 °C)

ısı dağılımı

2…3 W için kontrol devresi

minimum anahtarlama akımı

5 mA için kontrol devresi

minimum anahtarlama gerilimi

17 V için kontrol devresi

çakışmama süresi

1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen

yalıtım direnci

> 10 MOhm için kontrol devresi

elektrik dayanıklılığı

1200000 cycles AC-3
350000 cycles AC-1

montaj desteği

DIN rayı
Plaka

bağlantılar - terminaller

Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1…6 mm² - kablo sertligi: esnek kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçlu

sıkma torku

Kontrol devresi: 1,5 N.m
Güç devresi: 1,5 N.m
