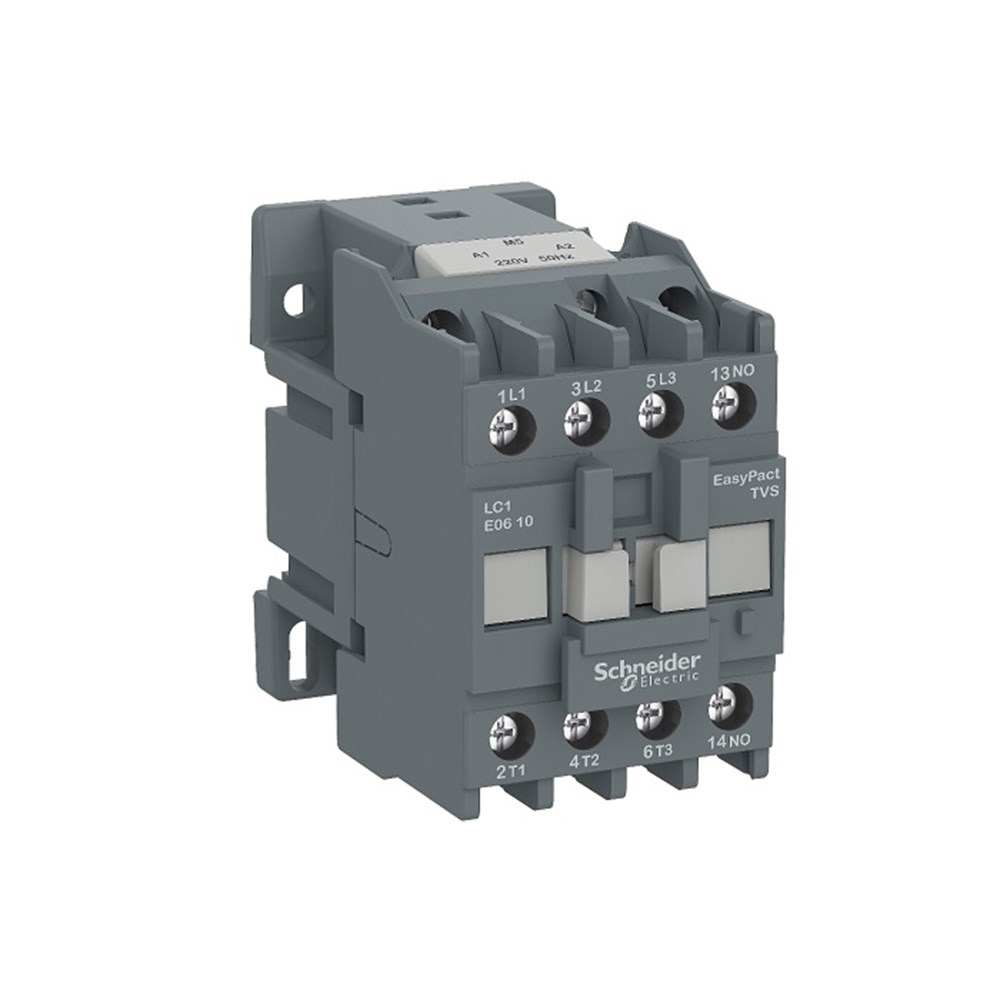

| yardımcı kontak düzenleme |
1 NA
|
|
| [Uimp] nominal darbe dayanım voltajı |
6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
|
|
| [Ui] nominal yalıtım voltajı |
690 V 'e uygunIEC 60947-4-1
|
|
| aşırı gerilim kategorisi |
III
|
|
| Irms nominal kapama kapasitesi |
90 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1
|
|
| nominal kesme kapasitesi |
72 A -de 440 V için güç devresi 'e uygunIEC 60947
|
|
| [Icw] nominal kısa süreli dayanma akımı |
105 A -de <40 °C - 10 s için güç devresi
61 A -de <40 °C - 60 s için güç devresi
30 A -de <40 °C - 600 s için güç devresi
|
|
| ilgili sigorta değeri |
10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1
20 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
|
|
| ortalama empedans |
2,5 mOhm - Ith 25 A 50 Hz için güç devresi
|
|
| kutup başına güç dağılımı |
0,2 W AC-3
1,6 W AC-1
|
|
| kontrol devresi gerilim limitleri |
Çalışma: 0,85...1,1 Uc -de 50 Hz 55 °C)
Düşme: 0,3...0,6 Uc -de 50 Hz 55 °C)
|
|
| çalışma süresi |
12...22 msn kapanışta
4...19 msn açılışta
|
|
| Mekanik dayanıklılık |
10000000 cycles
|
|
| maximum operating rate |
1800 cyc/h -de <60 °C
|
|
| VA cinsinden kalkış gücü |
95 VA 50 Hz 0,75 20 °C)
95 VA 60 Hz 0,75 20 °C)
|
|
| VA cinsinden tutma güç tüketimi |
8,5 VA 50 Hz 0,3 20 °C)
8,5 VA 60 Hz 0,3 20 °C)
|
|
| ısı dağılımı |
2…3 W için kontrol devresi
|
|
| minimum anahtarlama akımı |
5 mA için kontrol devresi
|
|
| minimum anahtarlama gerilimi |
17 V için kontrol devresi
|
|
| çakışmama süresi |
1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen
|
|
| yalıtım direnci |
> 10 MOhm için kontrol devresi
|
|
| elektrik dayanıklılığı |
1400000 cycles AC-3
150000 cycles AC-1
|
|
| montaj desteği |
Plaka
DIN rayı
|
|
| bağlantılar - terminaller |
Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
|
|
| sıkma torku |
Güç devresi: 1,2 N.m
Kontrol devresi: 1,5 N.m
|
