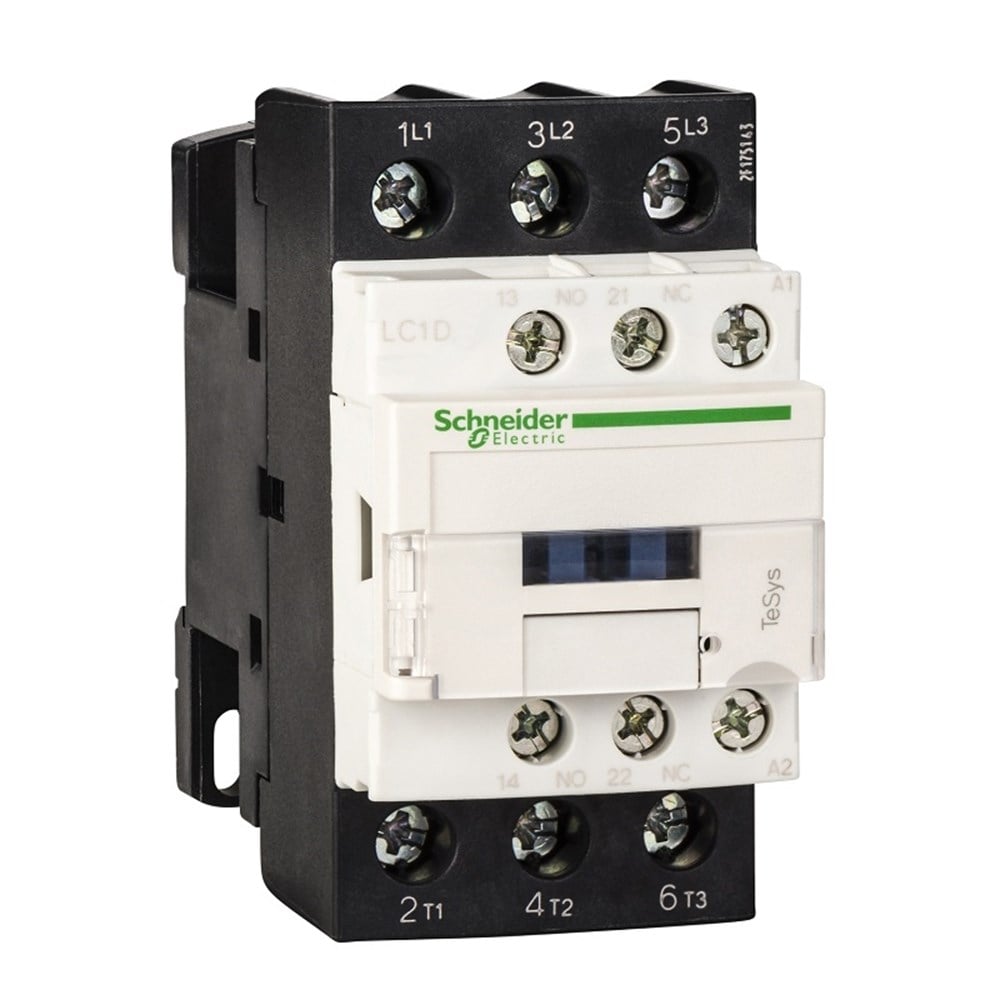

schneider lc1d38m7 38a tesys d kontaktör (LC1D38M7)

İndirim Oranı : %57 İndirim
Fiyat : ₺1.479,00  + KDV
İndirimli : ₺635,97  + KDV
KDV Dahil : ₺750,44

SCHNEİDER LC1D38M7 38A TESYS D KONTAKTÖR

Ana

seri

TeSys

ürün adı

TeSys D

Ürün ya da bileşen tipi

Kontaktör

Ürün grubu

LC1D

kontaktör uygulaması

Motor kontrol
Direnç yükü

kullanım kategorisi

AC-3
AC-4
AC-1

Kutup tanımı

3P

power pole contact composition

3 NA

[Ue] nominal çalışma voltajı

Güç devresi: <= 690 V AC 25...400 Hz
Güç devresi: <= 300 V DC

[Ie] nominal çalışma akımı

50 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
38 A 60 °C) -de <= 440 V AC AC-3 için güç devresi

motor gücü kW

18,5 kW -de 500 V AC 50/60 Hz (AC-3)
18,5 kW -de 660...690 V AC 50/60 Hz (AC-3)
7,5 kW -de 400 V AC 50/60 Hz (AC-4)
18,5 kW -de 380...400 V AC 50/60 Hz (AC-3)
9 kW -de 220...230 V AC 50/60 Hz (AC-3)
18,5 kW -de 415...440 V AC 50/60 Hz (AC-3)

motor power HP (UL / CSA)

10 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
10 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
5 hp -de 240 V AC 50/60 Hz için 1 faz motorlar
20 hp -de 480 V AC 50/60 Hz için 3 faz motorlar
25 hp -de 600 V AC 50/60 Hz için 3 faz motorlar

kontrol devresi tipi

AC -de 50/60 Hz

kontrol devresi gerilimi

220 V AC 50/60 Hz

yardımcı kontak düzenleme

1 NA + 1 NK

[Uimp] nominal darbe dayanım voltajı

6 kV 'e uygunIEC 60947

aşırı gerilim kategorisi

III

[Ith] klasik açık hava termik akımı

10 A -de <60 °C için sinyalleme devresi
50 A -de <60 °C için güç devresi

Irms nominal kapama kapasitesi

140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
550 A -de 440 V için güç devresi 'e uygunIEC 60947

nominal kesme kapasitesi

550 A -de 440 V için güç devresi 'e uygunIEC 60947

[Icw] nominal kısa süreli dayanma akımı

60 A -de <40 °C - 10 min için güç devresi
430 A -de <40 °C - 1 s için güç devresi
150 A -de <40 °C - 1 min için güç devresi
310 A -de <40 °C - 10 s için güç devresi
100 A - 1 s için sinyalleme devresi
120 A - 500 ms için sinyalleme devresi
140 A - 100 ms için sinyalleme devresi

ilgili sigorta değeri

10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
63 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
63 A gG -de <= 690 V koordinasyon tip 2 için güç devresi

ortalama empedans

2 mOhm - Ith 50 A 50 Hz için güç devresi

[Ui] nominal yalıtım voltajı

Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali
Güç devresi: 690 V 'e uygunIEC 60947-4-1

elektrik dayanıklılığı

1,4 Mcycles 50 A AC-1 Ue'de <= 440 V
1,4 Mcycles 38 A AC-3 Ue'de <= 440 V

kutup başına güç dağılımı

5 W AC-1
3 W AC-3

safety cover

Ile

montaj desteği

Ray
Plaka

standartlar

CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508

Ürün sertifikaları

LROS (Lloyds register of shipping)
BV
GL
DNV
RINA
CCC
GOST
UL
CSA

bağlantılar - terminaller

Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 2,5…10 mm²esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 2,5…10 mm²esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…10 mm²esnek ile
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1,5…6 mm²esnek ile
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1,5…10 mm²katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 2,5…10 mm²katı kablo uçsuz

sıkma torku

Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2

çalışma süresi

4...19 msn açma
12...22 msn kapama

güvenlik güvenilirlik düzeyi

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

Mekanik dayanıklılık

15 Mcycles

maximum operating rate

3600 cyc/h -de <60 °C

Tamamlayıcı

bobin teknolojisi

Yerleşik süpresör modülü olmadan

kontrol devresi gerilim limitleri

Düşme: 0,3...0,6 Uc AC 50/60 Hz 60 °C)
Çalışma: 0,8...1,1 Uc AC 50 Hz 60 °C)
Çalışma: 0,85...1,1 Uc AC 60 Hz 60 °C)

VA cinsinden kalkış gücü

70 VA 60 Hz 0,75 20 °C)
70 VA 50 Hz 0,75 20 °C)

VA cinsinden tutma güç tüketimi

7,5 VA 60 Hz 0,3 20 °C)
7 VA 50 Hz 0,3 20 °C)

ısı dağılımı

2…3 W -de 50/60 Hz

yardımcı kontak tipi

tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
tip ayna kontak 1 NK 'e uygunIEC 60947-4-1

sinyalleme devre frekansı

25...400 Hz

minimum anahtarlama akımı

5 mA için sinyalleme devresi

minimum anahtarlama gerilimi

17 V için sinyalleme devresi

çakışmama süresi

1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında

yalıtım direnci

> 10 MOhm için sinyalleme devresi
