schneider lc1d18m7 18a tesys d kontaktör (LC1D18M7)

İndirim Oranı : %58 İndirim
KDV Dahil : ₺1.689,12
İndirimli : ₺591,19  + KDV
KDV Dahil : ₺709,43

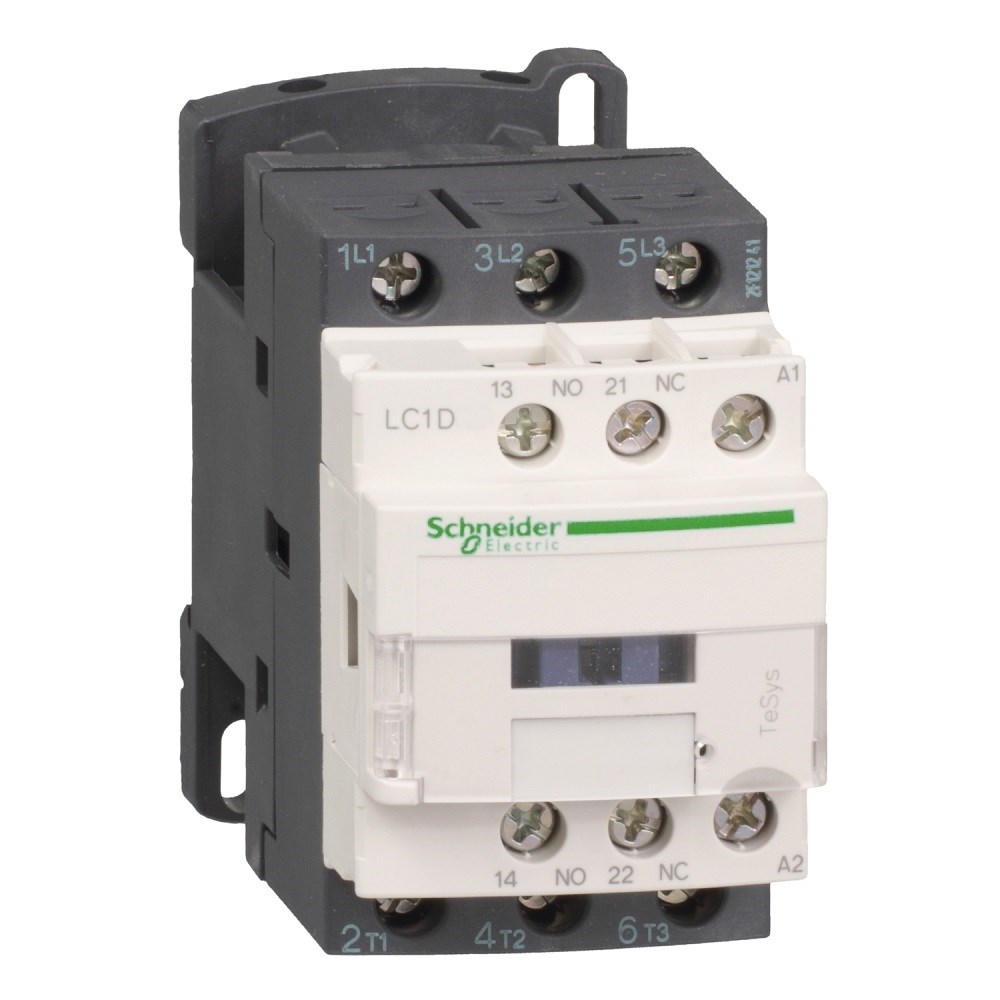

SCHNEİDER LC1D18M7 18A TESYS D KONTAKTÖR

Ana

seri

TeSys


ürün adı

TeSys D


Ürün ya da bileşen tipi

Kontaktör


Ürün grubu

LC1D


kontaktör uygulaması

Direnç yükü
Motor kontrol


kullanım kategorisi

AC-1
AC-4
AC-3


Kutup tanımı

3P


power pole contact composition

3 NA


[Ue] nominal çalışma voltajı

Güç devresi: <= 690 V AC 25...400 Hz
Güç devresi: <= 300 V DC


[Ie] nominal çalışma akımı

18 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
32 A 60 °C) -de <= 440 V AC AC-1 için güç devresi


motor gücü kW

4 kW -de 220...230 V AC 50/60 Hz (AC-3)
7,5 kW -de 380...400 V AC 50/60 Hz (AC-3)
9 kW -de 415...440 V AC 50/60 Hz (AC-3)
10 kW -de 500 V AC 50/60 Hz (AC-3)
10 kW -de 660...690 V AC 50/60 Hz (AC-3)
4 kW -de 400 V AC 50/60 Hz (AC-4)


motor power HP (UL / CSA)

1 hp -de 115 V AC 50/60 Hz için 1 faz motorlar
3 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar
5 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
5 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
10 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
15 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar


kontrol devresi tipi

AC -de 50/60 Hz


kontrol devresi gerilimi

220 V AC 50/60 Hz


yardımcı kontak düzenleme

1 NA + 1 NK


[Uimp] nominal darbe dayanım voltajı

6 kV 'e uygunIEC 60947


aşırı gerilim kategorisi

III


[Ith] klasik açık hava termik akımı

10 A -de <60 °C için sinyalleme devresi
32 A -de <60 °C için güç devresi


Irms nominal kapama kapasitesi

140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
300 A -de 440 V için güç devresi 'e uygunIEC 60947


nominal kesme kapasitesi

300 A -de 440 V için güç devresi 'e uygunIEC 60947


[Icw] nominal kısa süreli dayanma akımı

145 A -de <40 °C - 10 s için güç devresi
240 A -de <40 °C - 1 s için güç devresi
40 A -de <40 °C - 10 min için güç devresi
84 A -de <40 °C - 1 min için güç devresi
100 A - 1 s için sinyalleme devresi
120 A - 500 ms için sinyalleme devresi
140 A - 100 ms için sinyalleme devresi


ilgili sigorta değeri

10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
50 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
35 A gG -de <= 690 V koordinasyon tip 2 için güç devresi


ortalama empedans

2,5 mOhm - Ith 32 A 50 Hz için güç devresi


[Ui] nominal yalıtım voltajı

Güç devresi: 690 V 'e uygunIEC 60947-4-1
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali


elektrik dayanıklılığı

1,65 Mcycles 18 A AC-3 Ue'de <= 440 V
1 Mcycles 32 A AC-1 Ue'de <= 440 V


kutup başına güç dağılımı

2,5 W AC-1
0,8 W AC-3


safety cover

Ile


montaj desteği

Plaka
Ray


standartlar

CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508


Ürün sertifikaları

GOST
UL
RINA
CCC
DNV
BV
GL
CSA
LROS (Lloyds register of shipping)


bağlantılar - terminaller

Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1,5…6 mm²esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1,5…6 mm²esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…6 mm²esnek ile
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek ile
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1,5…6 mm²katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1,5…6 mm²katı kablo uçsuz


sıkma torku

Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2


çalışma süresi

12...22 msn kapama
4...19 msn açma


güvenlik güvenilirlik düzeyi

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1


Mekanik dayanıklılık

15 Mcycles


maximum operating rate

3600 cyc/h -de <60 °C



Tamamlayıcı

bobin teknolojisi

Yerleşik süpresör modülü olmadan


kontrol devresi gerilim limitleri

Düşme: 0,3...0,6 Uc AC 50/60 Hz 60 °C)
Çalışma: 0,8...1,1 Uc AC 50 Hz 60 °C)
Çalışma: 0,85...1,1 Uc AC 60 Hz 60 °C)


VA cinsinden kalkış gücü

70 VA 60 Hz 0,75 20 °C)
70 VA 50 Hz 0,75 20 °C)


VA cinsinden tutma güç tüketimi

7,5 VA 60 Hz 0,3 20 °C)
7 VA 50 Hz 0,3 20 °C)


ısı dağılımı

2…3 W -de 50/60 Hz


yardımcı kontak tipi

tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
tip ayna kontak 1 NK 'e uygunIEC 60947-4-1


sinyalleme devre frekansı

25...400 Hz


minimum anahtarlama akımı

5 mA için sinyalleme devresi


minimum anahtarlama gerilimi

17 V için sinyalleme devresi


çakışmama süresi

1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında


yalıtım direnci

> 10 MOhm için sinyalleme devresi
