| seri |
TeSys
|
|
| ürün adı |

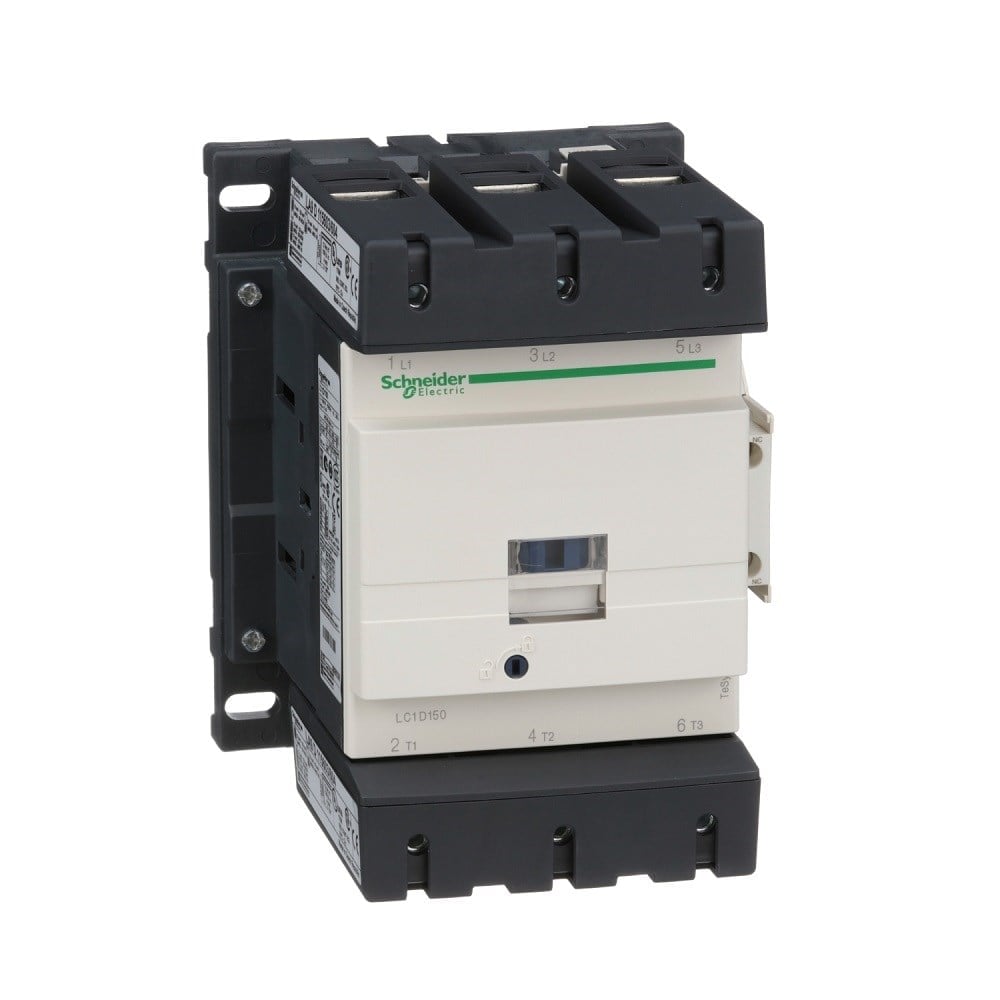

TeSys D
|
|
| Ürün ya da bileşen tipi |
Kontaktör
|
|
| Ürün grubu |
LC1D
|
|
| kontaktör uygulaması |
Motor kontrol
Direnç yükü
|
|
| kullanım kategorisi |
AC-3
AC-4
AC-1
|
|
| Kutup tanımı |
3P
|
|
| power pole contact composition |
3 NA
|
|
| [Ue] nominal çalışma voltajı |
Güç devresi: <= 1000 V AC 25...400 Hz
Güç devresi: <= 300 V DC
|
|
| [Ie] nominal çalışma akımı |
200 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
150 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
|
|
| motor gücü kW |
40 kW -de 220...230 V AC 50/60 Hz (AC-3)
75 kW -de 380...400 V AC 50/60 Hz (AC-3)
80 kW -de 415...440 V AC 50/60 Hz (AC-3)
90 kW -de 500 V AC 50/60 Hz (AC-3)
100 kW -de 660...690 V AC 50/60 Hz (AC-3)
75 kW -de 1000 V AC 50/60 Hz (AC-3)
22 kW -de 400 V AC 50/60 Hz (AC-4)
|
|
| motor power HP (UL / CSA) |
40 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
50 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
100 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
125 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar
|
|
| kontrol devresi tipi |
AC -de 50/60 Hz
|
|
| kontrol devresi gerilimi |
220 V AC 50/60 Hz
|
|
| yardımcı kontak düzenleme |
1 NA + 1 NK
|
|
| [Uimp] nominal darbe dayanım voltajı |
8 kV 'e uygunIEC 60947
|
|
| aşırı gerilim kategorisi |
III
|
|
| [Ith] klasik açık hava termik akımı |
200 A -de <60 °C için güç devresi
|
|
| Irms nominal kapama kapasitesi |
140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
1660 A -de 440 V için güç devresi 'e uygunIEC 60947
|
|
| nominal kesme kapasitesi |
1400 A -de 440 V için güç devresi 'e uygunIEC 60947
|
|
| [Icw] nominal kısa süreli dayanma akımı |
250 A -de <40 °C - 10 min için güç devresi
580 A -de <40 °C - 1 min için güç devresi
1200 A -de <40 °C - 10 s için güç devresi
1400 A -de <40 °C - 1 s için güç devresi
100 A - 1 s için sinyalleme devresi
120 A - 500 ms için sinyalleme devresi
140 A - 100 ms için sinyalleme devresi
|
|
| ilgili sigorta değeri |
10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
315 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
250 A gG -de <= 690 V koordinasyon tip 2 için güç devresi
|
|
| ortalama empedans |
0,6 mOhm - Ith 200 A 50 Hz için güç devresi
|
|
| [Ui] nominal yalıtım voltajı |
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Güç devresi: 1000 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali
|
|
| elektrik dayanıklılığı |
0,85 Mcycles 150 A AC-3 Ue'de <= 440 V
1 Mcycles 200 A AC-1 Ue'de <= 440 V
|
|
| kutup başına güç dağılımı |
24 W AC-1
13,5 W AC-3
|
|
| safety cover |
Ile
|
|
| montaj desteği |
Ray
Plaka
|
|
| standartlar |
CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
|
|
| Ürün sertifikaları |
CCC
LROS (Lloyds register of shipping)
GL
GOST
RINA
CSA
BV
UL
DNV
|
|
| bağlantılar - terminaller |
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²katı kablo uçsuz
Güç devresi: konnektör 1 kablo(lar) 10…120 mm²esnek kablo uçsuz
Güç devresi: konnektör 2 kablo(lar) 10…50 mm²esnek kablo uçsuz
Güç devresi: konnektör 1 kablo(lar) 10…120 mm²esnek ile
Güç devresi: konnektör 2 kablo(lar) 10…50 mm²esnek ile
Güç devresi: konnektör 1 kablo(lar) 10…120 mm²katı kablo uçsuz
Güç devresi: konnektör 2 kablo(lar) 10…50 mm²katı kablo uçsuz
|
|
| sıkma torku |
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm
|
|
| çalışma süresi |
20...35 msn kapama
40...75 msn açma
|
|
| güvenlik güvenilirlik düzeyi |
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
|
|
| Mekanik dayanıklılık |
8 Mcycles
|
|
| maximum operating rate |
1200 cyc/h -de <60 °C
|
|
