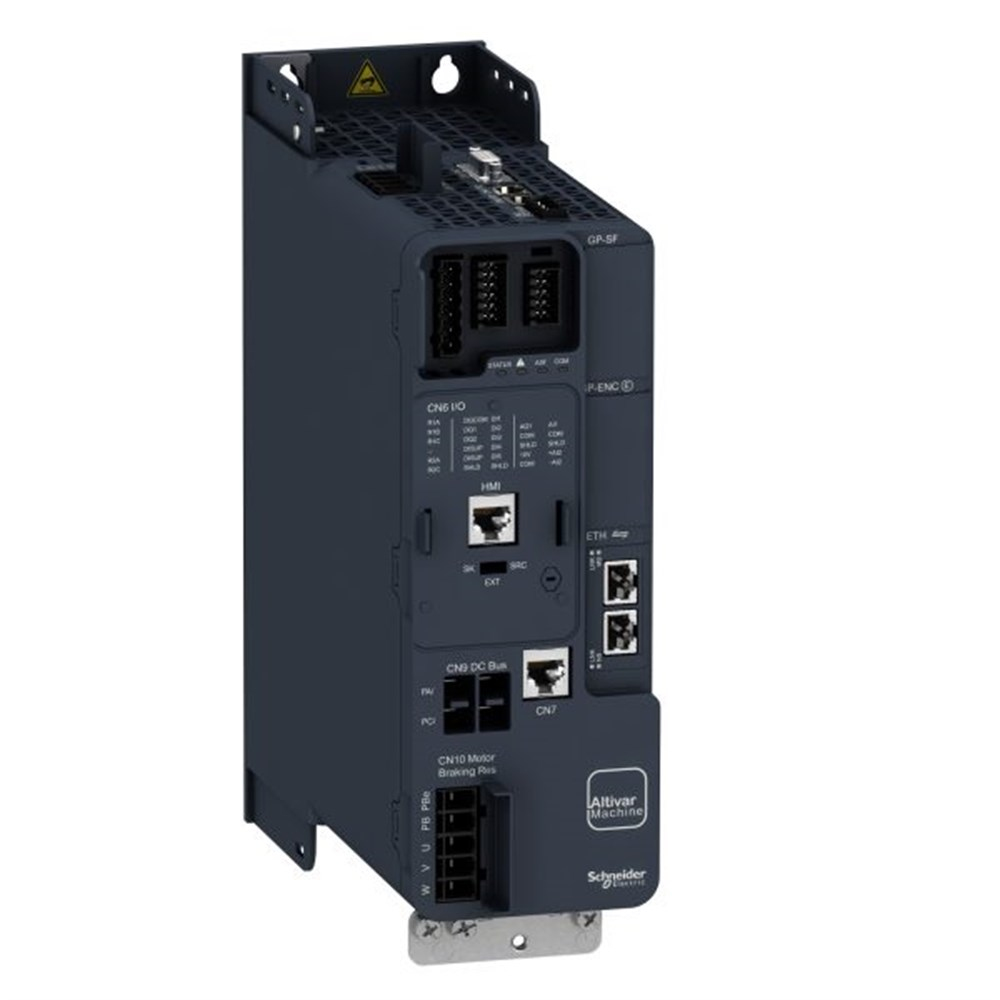

schneider atv340 18,5kw 25hp 400v wo ethernet varı Hız Kontrol Cihazı (ATV340D18N4)

İndirim Oranı : %56 İndirim
KDV Dahil : €3.562,80
İndirimli : €1.306,36  + KDV
KDV Dahil : ₺54.681,51
TL Fiyat : ₺45.567,93(₺9.113,59 + KDV)

SHNEİDER ATV340 18,5KW 25HP 400V WO ETHERNET VARI ATV340D18N4

Ana

Ürün serisi

Altivar Machine ATV340


Ürün ya da bileşen tipi

Değişken hızlı sürücü


cihaz uygulaması

Machine


Ürün grubu

ATV340


model

Standart tip


ürün varış yeri

Asenkron motorlar
Senkron motorlar


Montaj tipi

Cabinet mount


EMC filtresi

Entegreile 20 m motor kablosu maks 'e uygunEN/IEC 61800-3 kategori C3


IP koruma derecesi

IP20 'e uygunIEC 61800-5-1
IP20 'e uygunIEC 60529


soğutmanın tipi

Zorlamalı konveksiyon


besleme frekansı

50...60 Hz +/- 5 %


fazların ağ sayısı

3 faz


[Us] nominal besleme gerilimi

380...480 V - 15...10 %


motor gücü kW

22 kW için normal şart
18,5 kW için Ağır şart


motor gücü hp

30 hp için normal şart
25 hp için Ağır şart


hat akımı

54,7 A -de 380 V hat bobini olmadan (Ağır şart)
43,4 A -de 480 V hat bobini olmadan (Ağır şart)
49,9 A -de 380 V harici hat bobini ile (normal şart)
40,2 A -de 480 V harici hat bobini ile (normal şart)
54,5 A -de 480 V harici hat bobini ile (Ağır şart)
43,5 A -de 380 V harici hat bobini ile (Ağır şart)


muhtemel hat Isc

22 kA


görünen güç

33,4 kVA -de 480 V (normal şart)
36,1 kVA -de 480 V (Ağır şart)


sürekli çıkış akımı

46 A -de 4 kHz için normal şart
39 A -de 4 kHz için Ağır şart


maksimum geçici akım

50,6 A süresince 60 s (normal şart)
59 A süresince 60 s (Ağır şart)
62,1 A süresince 2 s (normal şart)
70 A süresince 2 s (Ağır şart)


asenkron motor kontrol profili

Optimum moment modu
Değişken moment standardı
Sabit tork standartı


senkron motor kontrol profili

Reluctance motor
Sabit mıknatıslı motor


hız kontrol cihazı çıkış frekansı

0,1…599 Hz


nominal anahtarlama frekansı

4 kHz


anahtarlama frekansı

2...16 kHz ayarlanabilir
4...16 kHz değer kaybı faktörü ile


güvenlik fonksiyonu

STO (güvenli tork kapatma) SIL 3



Tamamlayıcı

number of preset speeds

16 önceden ayarlı hız


haberleşme port protokolü

Modbus seri


seçenek kartı

Slot GP-FB: iletişim modülü için Profibus DP V1
Slot GP-FB: iletişim modülü için Profinet
Slot GP-FB: iletişim modülü için DeviceNet
Slot GP-FB: iletişim modülü için CANopen daisy zinciri RJ45
Slot GP-FB: iletişim modülü için CANopen SUB-D 9
Slot GP-FB: iletişim modülü için CANopen vidalı terminaller
Slot GP-FB: iletişim modülü için EtherCAT
Slot GP-X: dijital ve analog G/Ç genişletme modülü
Slot GP-X: çıkış rölesi genişletme modülü
Slot GP-ENC: 5/12 V dijital enkoder arayüz modülü
Slot GP-ENC: analog enkoder arayüz modülü
Slot GP-ENC: çözücü enkoder arayüz modülü


çıkış gerilimi

<= güç besleme gerilimi


izin verilebilir geçici akım güçlendirmesi

1,1 x In süresince 60 s (normal şart)
1.35 x In süresince 2 s (normal şart)
1,5 x In süresince 60 s (Ağır şart)
1.8 x In süresince 2 s (Ağır şart)


motor kayma kompanzasyonu

Ayarlanabilir
Otomatik her türlü yük
Bastırılabilir
Sürekli mıknatıslı motor yasasında bulunmaz


hızlanma ve yavaşlama rampaları

S, U veya özelleştirilmiş
Linear adjustable separately from 0.01...9999 s


durana kadar frenleme

DC enjeksiyon ile


koruma tipi

Termal koruma: motor
Güvenli tork kapatma: motor
Motor phase loss: motor
Termal koruma: sürücü
Güvenli tork kapatma: sürücü
Aşırı ısınma: sürücü
Aşırı akım: sürücü
Output overcurrent between motor phase and earth: sürücü
Output overcurrent between motor phases: sürücü
Short-circuit between motor phase and earth: sürücü
Motor fazları arasındaki kısa devre: sürücü
Motor phase loss: sürücü
DC Bus overvoltage: sürücü
Hat besleme aşırı gerilimi: sürücü
Hat besleme düşük gerilimi: sürücü
Input supply loss: sürücü
Exceeding limit speed: sürücü
Kontrol devresinde kesme: sürücü


frekans çözünürlüğü

Ekran birimi: 0,1 Hz
Analog giriş: 0,012/50 Hz


elektrikli bağlantı

Kontrol: vidalı terminal0,2...2,5 mm²/AWG 24...AWG 12
Hat tarafı: vidalı terminal10...25 mm²/AWG 8...AWG 3
DC barası: vidalı terminal10...25 mm²/AWG 8...AWG 3
Motor: vidalı terminal6...25 mm²/AWG 8...AWG 3


konnektörün tipi

1 x RJ45, Modbus seri ön yüzde
1 x RJ45, Modbus seri için HMI ön yüzde


fiziksel arayüz

2 telli RS 485 için Modbus seri


iletim çerçevesi

RTU için Modbus seri


iletim hızı

4800 bps, 9600 bps, 19200 bps, 38,4 Kbps için Modbus seri


veri biçimi

8 bit, yapılandırılabilir tek, çift veya paritesiz için Modbus seri


polarizasyon tipi

Empedans yok için Modbus seri


adreslerin sayısı

1…247 için Modbus seri


erişim yöntemi

Slave Modbus RTU


besleme

Dijital girişler için harici besleme: 24 V DC (19…30 V), <1,25 mA, koruma tipi: aşırı yük ve kısa devre koruması
Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre koruması
Dijital girişler ve STO için dahili besleme: 24 V DC (21…27 V), <200 mA, koruma tipi: aşırı yük ve kısa devre koruması


yerel sinyalleme

Yerel diagnostik: 4 LED (tek/iki renkli)
Haberleşme modülü durumu: 4 LED (iki renkli)


Genişlik

180 mm


Yükseklik

385 mm


Derinlik

249 mm


Ürün ağırlığı

10,2 kg


analog giriş sayısı

2


analog giriş tipi

AI1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 250 Ohm, çözünürlük 12 bit
AI1 software-configurable temperature probe or water level sensor
AI1 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 31.5 kOhm, çözünürlük 12 bit
AI2 yazılım-yapılandırılabilir gerilim: - 10...10 V DC, empedans: 20 kOhm, çözünürlük 12 bit


Dijital giriş sayısı

8


Dijital giriş tipi

PTI darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (<= 30 V)
STOA, STOB güvenli tork kapatma, 24 V DC (<= 30 V), empedans: > 2,2 kOhm
DI1...DI5 programlanabilir, 24 V DC (<= 30 V), empedans: 4.4 kOhm


giriş uyumluluğu

DI1...DI5: Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2
PTI: darbe girişi seviye 1 PLC 'e uygunIEC 65A-68
STOA, STOB: Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2


Dijital giriş lojiği

Pozitif lojik (kaynak) (DI1...DI5), < 5 V (durum 0), > 11 V (durum 1)
Negatif lojik (blok) (DI1...DI5), > 16 V (durum 0), < 10 V (durum 1)
Pozitif lojik (kaynak) (PTI), < 0,6 V (durum 0), > 2,5 V (durum 1)
Pozitif lojik (kaynak) (STOA, STOB), < 5 V (durum 0), > 11 V (durum 1)


analog çıkış sayısı

1


analog çıkış tipi

Yazılım-yapılandırılabilir gerilim AQ1: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit
Yazılım-yapılandırılabilir akım AQ1: 0...20 mA empedans 500 Ohm, çözünürlük 10 bit


giriş/çıkış tipi

Programmable as logic input/output DQ1: 0…1 kHz, <= 30 V DC, 100 mA
Programmable as logic input/output DQ2: 0…1 kHz, <= 30 V DC, 100 mA


örnekleme süresi

2 ms +/- 0,5 msn (DI1...DI5) - Dijital giriş
5 ms +/- 1 ms (PTI) - darbe girişi
1 ms +/- 1 ms (AI1, AI2) - analog giriş
5 ms +/- 1 ms (AQ1) - analog çıkış
2 ms +/- 0,5 msn (DQ1, DQ2) - discrete input/output


doğruluk

+/- % 0,6 AI1, AI2 60 °C sıcaklık değişimi için analog giriş
+/- 1 % AQ1 60 °C sıcaklık değişimi için analog çıkış


doğrusallık hatası

AI1, AI2: maksimum değerin +/- % 0,15'i için analog giriş
AQ1: +/- % 0,2 için analog çıkış


röle çıkış sayısı

2


röle çıkış tipi

Yapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 100000 cycles


yenileme süresi

Röle çıkışı (R1, R2): 5 ms (+/- 0,5 msn)


minimum anahtarlama akımı

Röle çıkışı R1, R2: 5 mA -de 24 V DC


maksimum anahtarlama akımı

Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC
Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC
Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
Röle çıkışı R2 üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC
Röle çıkışı R2 üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC
Röle çıkışı R2 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R2 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
