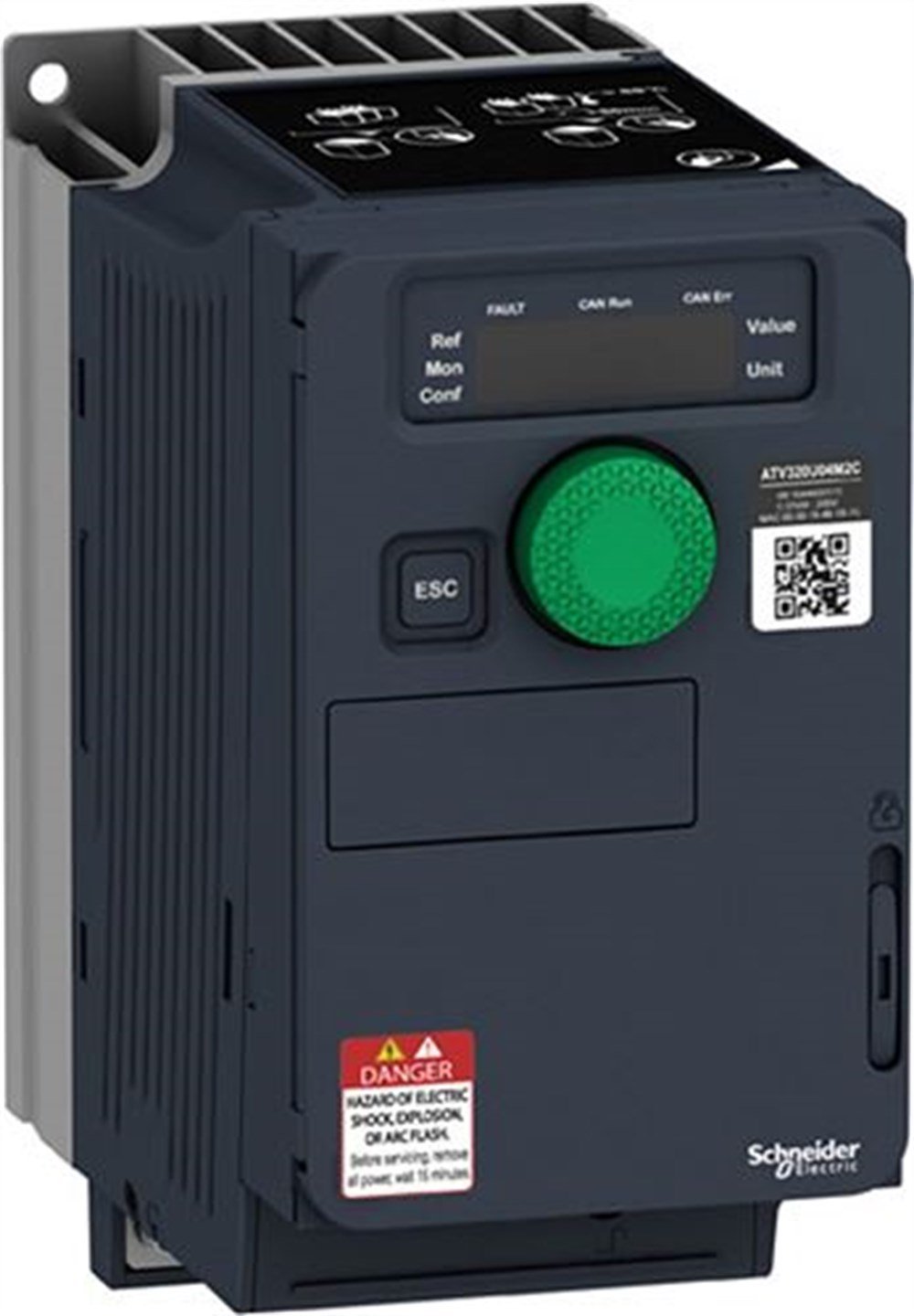

schneider atv320-7,5 kw-380v-3ph-book ATV320U75N4B Hız Kontrol Cihazı (ATV320U75N4B)

İndirim Oranı : %56 İndirim
KDV Dahil : €1.627,20
İndirimli : €596,64  + KDV
KDV Dahil : ₺24.974,11
TL Fiyat : ₺20.811,76(₺4.162,35 + KDV)

SHNEİDER ATV320-7,5 KW-380V-3PH-BOOK ATV320U75N4B

Ürün serisi

Altivar Machine ATV320


Ürün ya da bileşen tipi

Değişken hızlı sürücü


ürüne özel uygulama

Yüksek güçlü makineler


Ürün grubu

ATV320


format of the control block

Kitap


ürün varış yeri

Senkron motorlar
Asenkron motorlar


EMC filtresi

Sınıf C2 EMC filtresi entegre


IP koruma derecesi

IP20 'e uygunIEC 61800-5-1
IP20 'e uygunIEC 60529


koruma sınıfı

'e uygunUL 61800-5-1 (with conformity kit)


soğutmanın tipi

Fan


fazların ağ sayısı

3 faz


[Us] nominal besleme gerilimi

380…500 V - 15...10 %


besleme frekansı

50...60 Hz - 5...5 %


motor gücü kW

7,5 kW için Ağır şart


motor gücü hp

10,0 hp için Ağır şart


hat akımı

26,5 A -de 380 V (Ağır şart)
18,7 A -de 500 V (Ağır şart)


muhtemel hat Isc

22 kA


görünen güç

16,2 kVA -de 500 V (Ağır şart)


sürekli çıkış akımı

17,0 A -de 4 kHz için Ağır şart


maksimum geçici akım

25,5 A süresince 60 s (Ağır şart)


güç aralığı

7.5...11 kW


asenkron motor kontrol profili

Gerilim/frekans oranı, 5 nokta
Sensörsüz akı vektör kontrolü, standart
Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f
Sensörsüz vektör akı kontrolü - Enerji Tasarrufu
Gerilim/frekans oranı, 2 nokta


senkron motor kontrol profili

Sensörsüz vektör kontrolü


hız kontrol cihazı çıkış frekansı

0,1…599 Hz


nominal anahtarlama frekansı

4 kHz


anahtarlama frekansı

2...16 kHz ayarlanabilir
4...16 kHz değer kaybı faktörü ile


güvenlik fonksiyonu

STO (güvenli tork kapatma) SIL 3
SLS (güvenli hız limiti)
SS1 (güvenli durdurma 1)
SMS (güvenli maksimum hız)
GDL (makine kapağı kilitleme)


haberleşme port protokolü

Modbus seri
CANopen


optional communication modules

Iletişim modülü, CANopen daisy zinciri RJ45
Iletişim modülü, CANopen SUB-D 9
Iletişim modülü, CANopen açık stil terminal bloğu
Iletişim modülü, EtherCAT RJ45
Iletişim modülü, DeviceNet
Iletişim modülü, Ethernet/IP
Iletişim modülü, Profibus DP V1
Iletişim modülü, Profinet
Iletişim modülü, Ethernet Powerlink


Tamamlayıcı
model

Standart tip


çıkış gerilimi

<= güç besleme gerilimi


izin verilebilir geçici akım güçlendirmesi

1,5 x In süresince 60 s (Ağır şart)


hız aralığı

1…100 için asenkron motor açık döngü modunda


hız doğruluğu

Nominal kaymanın +/- % 10'u 0,2 Tn - Tn


tork doğruluğu

+/- 15 %


geçici aşırı moment

170…200 % nominal motor torku


frenleme torku

<= % 170 süresince 60 s frenleme direnci ile


düzenleme döngüsü

Ayarlanabilir PID regülatör


motor kayma kompanzasyonu

Otomatik her türlü yük
Ayarlanabilir % 0...300
Gerilim/frekans oranında (2 veya 5 puan) geçerli değil


hızlanma ve yavaşlama rampaları

Lineer
U
S
CUS
Rampa anahtarlama
Acceleration/deceleration ramp adaptation
Acceleration/deceleration automatic stop with DC injection


durana kadar frenleme

DC enjeksiyon ile


koruma tipi

Giriş faz kesmeleri: sürücü
Çıkış fazları ve toprak arasındaki aşırı akım: sürücü
Aşırı ısınmaya karşı koruma: sürücü
Motor fazları arasındaki kısa devre: sürücü
Termal koruma: sürücü


frekans çözünürlüğü

Ekran birimi: 0,1 Hz
Analog giriş: 0,012/50 Hz


elektrikli bağlantı

Spring cage terminal, kelepçeleme kapasitesi: 6...16 mm², AWG 8...AWG 6 (güç besleme)
Spring cage terminal, kelepçeleme kapasitesi: 2,5...16 mm², AWG 10...AWG 6 (DC bus)
Spring cage terminal, kelepçeleme kapasitesi: 2,5...16 mm², AWG 10...AWG 6 (motor/frenleme direnci)
Spring cage terminal, kelepçeleme kapasitesi: 0,5...1,5 mm², AWG 20...AWG 16 (kontrol)


konnektörün tipi

1 RJ45 (ön yüzde) için Modbus/CANopen


fiziksel arayüz

2 telli RS 485 için Modbus serial/CANopen


iletim çerçevesi

RTU için Modbus seri


iletim hızı

4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seri
50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps için CANopen


veri biçimi

8 bit, yapılandırılabilir tek, çift veya paritesiz için Modbus seri


polarizasyon tipi

Empedans yok için Modbus seri


adreslerin sayısı

1…127 için CANopen
1…247 için Modbus seri


erişim yöntemi

Slave CANopen


besleme

Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre koruması


yerel sinyalleme

CANopen çalışması: 1 LED (yeşil)
CANopen hatası: 1 LED (kırmızı)
Sürücü hatası: 1 LED (kırmızı)
Sürücü gerilimi: 1 LED (kırmızı)


Genişlik

150,0 mm


yükseklik

308,0 mm


Derinlik

232,0 mm


Ürün ağırlığı

4,4 kg


analog giriş sayısı

3


analog giriş tipi

AI1 gerilim: 0...10 V DC, empedans: 30000 Ohm, çözünürlük 10 bit
AI2 çift kutuplu diferansiyel gerilim: +/- 10 V DC, empedans: 30000 Ohm, çözünürlük 10 bit
AI3 akım: 0...20 mA (veya 4-20 mA, x-20 mA, 20-x mA veya yapılandırmy göre diğer modeller), empedans: 250 Ohm, çözünürlük 10 bit


Dijital giriş sayısı

7


Dijital giriş tipi

Programlanabilir (blok/kaynak) (DI1...DI4)24...30 V DC, ile seviye 1 PLC
Darbe girişi 20 kpps olarak programlanabilir (DI5)24...30 V DC, ile seviye 1 PLC
Anahtar-yapılandırılabilir PTC prob (DI6)24...30 V DC
Güvenli tork kapatma (STO)24...30 V DC - 1500 Ohm


Dijital giriş lojiği

Negatif lojik (blok) (DI1...DI6), > 19 V (durum 0), < 13 V (durum 1)
Pozitif lojik (kaynak) (DI1...DI6), < 5 V (durum 0), > 11 V (durum 1)


analog çıkış sayısı

1


analog çıkış tipi

AQ1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 800 Ohm, çözünürlük 10 bit
AQ1 yazılım-yapılandırılabilir gerilim: 0...10 V, empedans: 470 Ohm, çözünürlük 10 bit


örnekleme süresi

2 ms (AI1, AI2, AI3) - analog giriş
2 ms (AQ1) - analog çıkış


doğruluk

+/- % 0,2 AI1, AI2, AI3 -10...60 °C sıcaklık için analog giriş
+/- % 0,5 AI1, AI2, AI3 25 °C sıcaklık için analog giriş
+/- 1 % AQ1 25 °C sıcaklık için analog çıkış
+/- % 2 AQ1 -10...60 °C sıcaklık için analog çıkış


doğrusallık hatası

AI1, AI2, AI3: maksimum değerin +/- % 0,2...0,5'i için analog giriş
AQ1: +/- % 0,3 için analog çıkış


Dijital çıkış sayısı

3


Dijital çıkış tipi

Yapılandırılabilir röle lojiki: (R1A, R1B, R1C) NA/NK - 100000 cycles
Yapılandırılabilir röle lojiki: (R2A, R2B) NA - 100000 cycles
Lojik: (LO)


yenileme süresi

Lojik giriş (DI1...DI6): 8 ms (+/- 0,7 msn)
Röle çıkışı (R1A, R1B, R1C): 2 ms
Röle çıkışı (R2A, R2C): 2 ms


minimum anahtarlama akımı

Röle çıkışı R1, R2: 5 mA -de 24 V DC


maksimum anahtarlama akımı

Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC
Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 4 A -de 30 V DC
Röle çıkışı R1, R2 üzerinde endüktif yük, cos phi = 0,4: 2 A -de 250 V AC
Röle çıkışı R1, R2 üzerinde endüktif yük, cos phi = 0,4: 2 A -de 30 V DC
Röle çıkışı R2 üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC
Röle çıkışı R2 üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC


özel uygulama

Makine


Variable speed drive application selection

Montaj Kaldırma
Döner sistem Malzeme taşıma
Konveyör Malzeme taşıma
Kaldırma platformu Malzeme taşıma
Paletleme - orta performans Malzeme taşıma
Aktarma masası Malzeme taşıma
Döner levha Malzeme taşıma
Kesme - orta hassasiyet Malzeme işleme (tahta, seramik, taş, pvc, metal)
Delme, sondaj Malzeme işleme (tahta, seramik, taş, pvc, metal)
Kesim Malzeme işleme (tahta, seramik, taş, pvc, metal)
Ambalaj Paketleme
Besleme hattı Paketleme
Şişe dolum - aralıklı çalışma Paketleme
Doğrusal etiketleme Paketleme
Diğer uygulamalar Paketleme
Ambalaj sargısı açma germe Paketleme
Levha taşıma Paketleme
Örme Tekstil
Baskı makinaları Tekstil
Bükme, eğirme Tekstil
Araba Yıkama makineleri
Diğer uygulamalar Yıkama makineleri
Standard crane - travelling or trolley Kaldırma


Motor power range

7,5…11 kW -de 380…500 V 3 faz


Motor yolverici tipi

Hız kontrol cihazı


Ortam
yalıtım

Güç ve kontrol arasındaki terminaller


yalıtım direnci

> 1 MOhm 1 dakika için topraklamaya 500 V DC


gürültü seviyesi

53,3 dB 'e uygun86/188/EEC


W cinsinden güç dağılımı

Fan: 229,0 W -de 380 V 4 kHz


soğutma havası hacmi

60,0 m3/h


Çalışma konumu

Dikey +/- 10 derece


elektromanyetik uyumluluk

Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3
Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4
1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5
Iletimli radyo frekansı bağışıklık testi seviye 3 'e uygunIEC 61000-4-6
Gerilim düşüşleri ve kesintileri bağışıklık testi 'e uygunIEC 61000-4-11


kirletme derecesi

2 'e uygunEN/IEC 61800-5-1


titreşim direnci

1 gn (f= 13…200 Hz) 'e uygunEN/IEC 60068-2-6
1,5 mm tepeden tepeye (f= 2…13 Hz) 'e uygunEN/IEC 60068-2-6


darbe dayanımı

15 gn için 11 ms 'e uygunEN/IEC 60068-2-27


bağıl nem

5…95 % yoğuşmasız 'e uygunIEC 60068-2-3
5…95 % damlayan su olmadan 'e uygunIEC 60068-2-3


çalışma için ortam hava sıcaklığı

-10…50 °C olmadan
50…60 °C değer kaybı faktörü ile


Depolama ortam koşulları

-25…70 °C


çalışma yüksekliği

<= 1000 m olmadan
1000...3000 m 100 m başına % 1 akım düşüşüyle


çevresel özellik

Kimyasal kirlilik direnci sınıf 3C3 'e uygunEN/IEC 60721-3-3
Toz kirliliği direnci class 3S2 'e uygunEN/IEC 60721-3-3


standartlar

EN/IEC 61800-3
Ortam 1 kategori C2 EN/IEC 61800-3
Ortam 2 kategori C3 EN/IEC 61800-3
EN/IEC 61800-5-1
IEC 60721-3
IEC 61508
IEC 13849-1
UL 508C
UL 61800-5-1
CSA C22.2 No 274


Ürün sertifikaları

CE
ATEX
NOM
GOST
EAC
RCM
KC
REACH


İşaretleme

CE
ATEX
UL
CSA
EAC
RCM


Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu

Green Premium ürünü


REACh Düzenlemesi

REACh Bildirisi


EU RoHS Direktifi

Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
EU RoHS Bildirisi


Cıva içermez

Evet


RoHS muafiyet bilgileri

Evet


Çin RoHS Düzenlemesi

Çin RoHS beyanı


Çevre Beyanı

Çevresel Ürün Profili


Döngüsellik Profili

Kullanım Sonu Bilgileri


WEEE

Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
