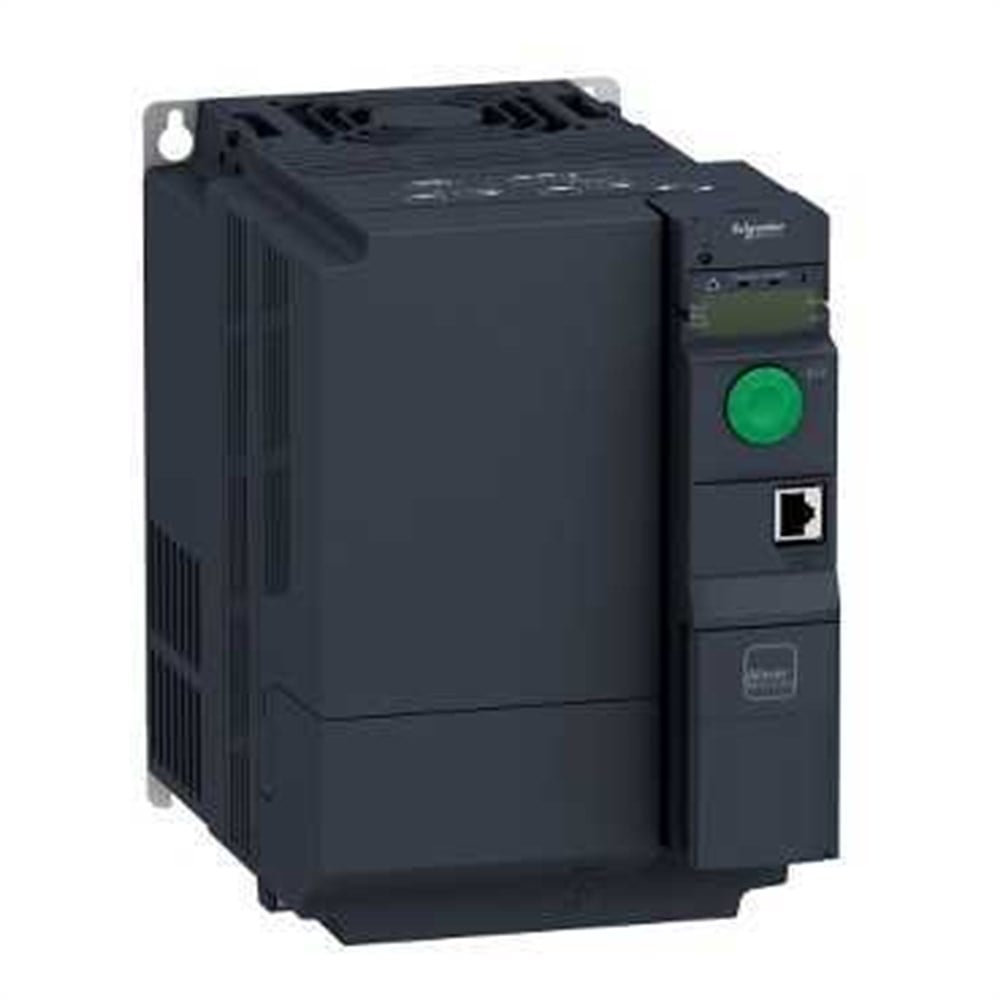

| model |
Standart tip
|
|
| çıkış gerilimi |
<= güç besleme gerilimi
|
|
| izin verilebilir geçici akım güçlendirmesi |
1,5 x In süresince 60 s (Ağır şart)
|
|
| hız aralığı |
1…100 için asenkron motor açık döngü modunda
|
|
| hız doğruluğu |
Nominal kaymanın +/- % 10'u 0,2 Tn - Tn
|
|
| tork doğruluğu |
+/- 15 %
|
|
| geçici aşırı moment |
170…200 % nominal motor torku
|
|
| frenleme torku |
<= % 170 süresince 60 s frenleme direnci ile
|
|
| düzenleme döngüsü |
Ayarlanabilir PID regülatör
|
|
| motor kayma kompanzasyonu |
Otomatik her türlü yük
Ayarlanabilir % 0...300
Gerilim/frekans oranında (2 veya 5 puan) geçerli değil
|
|
| hızlanma ve yavaşlama rampaları |
Lineer
U
S
CUS
Rampa anahtarlama
Acceleration/deceleration ramp adaptation
Acceleration/deceleration automatic stop with DC injection
|
|
| durana kadar frenleme |
DC enjeksiyon ile
|
|
| koruma tipi |
Giriş faz kesmeleri: sürücü
Çıkış fazları ve toprak arasındaki aşırı akım: sürücü
Aşırı ısınmaya karşı koruma: sürücü
Motor fazları arasındaki kısa devre: sürücü
Termal koruma: sürücü
|
|
| frekans çözünürlüğü |
Ekran birimi: 0,1 Hz
Analog giriş: 0,012/50 Hz
|
|
| elektrikli bağlantı |
Spring cage terminal, kelepçeleme kapasitesi: 4...16 mm², AWG 10...AWG 6 (güç besleme)
Spring cage terminal, kelepçeleme kapasitesi: 2,5...16 mm², AWG 12...AWG 6 (DC bus)
Spring cage terminal, kelepçeleme kapasitesi: 2,5...16 mm², AWG 12...AWG 6 (motor/frenleme direnci)
Spring cage terminal, kelepçeleme kapasitesi: 0,5...1,5 mm², AWG 20...AWG 16 (kontrol)
|
|
| konnektörün tipi |
1 RJ45 (ön yüzde) için Modbus/CANopen
|
|
| fiziksel arayüz |
2 telli RS 485 için Modbus serial/CANopen
|
|
| iletim çerçevesi |
RTU için Modbus seri
|
|
| iletim hızı |
4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seri
50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps için CANopen
|
|
| veri biçimi |
8 bit, yapılandırılabilir tek, çift veya paritesiz için Modbus seri
|
|
| polarizasyon tipi |
Empedans yok için Modbus seri
|
|
| adreslerin sayısı |
1…127 için CANopen
1…247 için Modbus seri
|
|
| erişim yöntemi |
Slave CANopen
|
|
| besleme |
Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre koruması
|
|
| yerel sinyalleme |
CANopen çalışması: 1 LED (yeşil)
CANopen hatası: 1 LED (kırmızı)
Sürücü hatası: 1 LED (kırmızı)
Sürücü gerilimi: 1 LED (kırmızı)
|
|
| Genişlik |
150,0 mm
|
|
| yükseklik |
308,0 mm
|
|
| Derinlik |
232,0 mm
|
|
| Ürün ağırlığı |
4,4 kg
|
|
| analog giriş sayısı |
3
|
|
| analog giriş tipi |
AI1 gerilim: 0...10 V DC, empedans: 30000 Ohm, çözünürlük 10 bit
AI2 çift kutuplu diferansiyel gerilim: +/- 10 V DC, empedans: 30000 Ohm, çözünürlük 10 bit
AI3 akım: 0...20 mA (veya 4-20 mA, x-20 mA, 20-x mA veya yapılandırmy göre diğer modeller), empedans: 250 Ohm, çözünürlük 10 bit
|
|
| Dijital giriş sayısı |
7
|
|
| Dijital giriş tipi |
Programlanabilir (blok/kaynak) (DI1...DI4)24...30 V DC, ile seviye 1 PLC
Darbe girişi 20 kpps olarak programlanabilir (DI5)24...30 V DC, ile seviye 1 PLC
Anahtar-yapılandırılabilir PTC prob (DI6)24...30 V DC
Güvenli tork kapatma (STO)24...30 V DC - 1500 Ohm
|
|
| Dijital giriş lojiği |
Negatif lojik (blok) (DI1...DI6), > 19 V (durum 0), < 13 V (durum 1)
Pozitif lojik (kaynak) (DI1...DI6), < 5 V (durum 0), > 11 V (durum 1)
|
|
| analog çıkış sayısı |
1
|
|
| analog çıkış tipi |
AQ1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 800 Ohm, çözünürlük 10 bit
AQ1 yazılım-yapılandırılabilir gerilim: 0...10 V, empedans: 470 Ohm, çözünürlük 10 bit
|
|
| örnekleme süresi |
2 ms (AI1, AI2, AI3) - analog giriş
2 ms (AQ1) - analog çıkış
|
|
| doğruluk |
+/- % 0,2 AI1, AI2, AI3 -10...60 °C sıcaklık için analog giriş
+/- % 0,5 AI1, AI2, AI3 25 °C sıcaklık için analog giriş
+/- 1 % AQ1 25 °C sıcaklık için analog çıkış
+/- % 2 AQ1 -10...60 °C sıcaklık için analog çıkış
|
|
| doğrusallık hatası |
AI1, AI2, AI3: maksimum değerin +/- % 0,2...0,5'i için analog giriş
AQ1: +/- % 0,3 için analog çıkış
|
|
| Dijital çıkış sayısı |
3
|
|
| Dijital çıkış tipi |
Yapılandırılabilir röle lojiki: (R1A, R1B, R1C) NA/NK - 100000 cycles
Yapılandırılabilir röle lojiki: (R2A, R2B) NA - 100000 cycles
Lojik: (LO)
|
|
| yenileme süresi |
Lojik giriş (DI1...DI6): 8 ms (+/- 0,7 msn)
Röle çıkışı (R1A, R1B, R1C): 2 ms
Röle çıkışı (R2A, R2C): 2 ms
|
|
| minimum anahtarlama akımı |
Röle çıkışı R1, R2: 5 mA -de 24 V DC
|
|
| maksimum anahtarlama akımı |
Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC
Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 4 A -de 30 V DC
Röle çıkışı R1, R2 üzerinde endüktif yük, cos phi = 0,4: 2 A -de 250 V AC
Röle çıkışı R1, R2 üzerinde endüktif yük, cos phi = 0,4: 2 A -de 30 V DC
Röle çıkışı R2 üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC
Röle çıkışı R2 üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC
|
|
| özel uygulama |
Makine
|
|
| Variable speed drive application selection |
Kaldırma Montaj
Malzeme taşıma Döner sistem
Malzeme taşıma Konveyör
Malzeme taşıma Kaldırma platformu
Malzeme taşıma Paletleme - orta performans
Malzeme taşıma Aktarma masası
Malzeme taşıma Döner levha
Malzeme işleme (tahta, seramik, taş, pvc, metal) Kesme - orta hassasiyet
Malzeme işleme (tahta, seramik, taş, pvc, metal) Delme, sondaj
Malzeme işleme (tahta, seramik, taş, pvc, metal) Kesim
Paketleme Ambalaj
Paketleme Besleme hattı
Paketleme Şişe dolum - aralıklı çalışma
Paketleme Doğrusal etiketleme
Paketleme Diğer uygulamalar
Paketleme Ambalaj sargısı açma germe
Paketleme Levha taşıma
Tekstil Örme
Tekstil Baskı makinaları
Tekstil Bükme, eğirme
Yıkama makineleri Araba
Yıkama makineleri Diğer uygulamalar
Kaldırma Standard crane - travelling or trolley
|
|
| Motor power range |
5,5…7,5 kW -de 380…500 V 3 faz
|
|
| Motor yolverici tipi |
Hız kontrol cihazı
|
|
