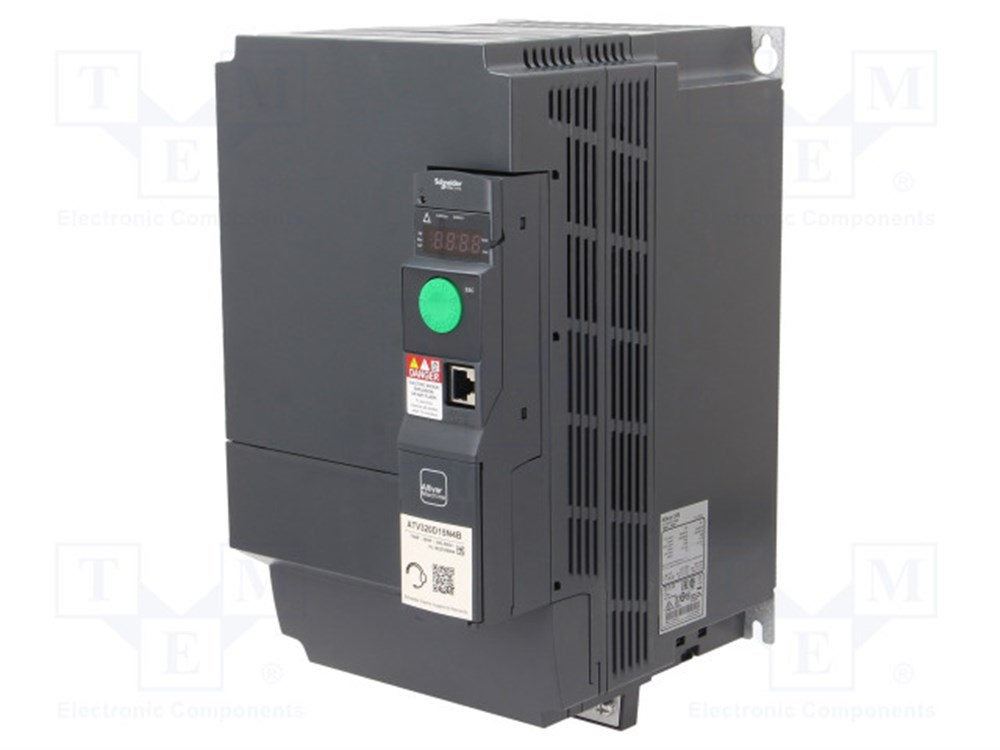

schneider atv320-15 kw-380..500 v-3ph-book ATV320D15N4B Hız Kontrol Cihazı (ATV320D15N4B)

Marka : Schneider
İndirim Oranı : %57 İndirim
Fiyat : €1.793,00  + KDV
İndirimli : €770,99  + KDV
KDV Dahil : ₺9.198,03
TL Fiyat : ₺9.198,03(KDV Dahil)

SHNEİDER ATV320-15 KW-380..500 V-3PH-BOOK ATV320D15N4B

Ana

Ürün serisi

Altivar Machine ATV320


Ürün ya da bileşen tipi

Değişken hızlı sürücü


ürüne özel uygulama

Yüksek güçlü makineler


Ürün grubu

ATV320


format of the control block

Kitap


ürün varış yeri

Senkron motorlar
Asenkron motorlar


EMC filtresi

Class C3 EMC filter integrated


IP koruma derecesi

IP20 'e uygunIEC 61800-5-1
IP20 'e uygunIEC 60529


koruma sınıfı

'e uygunUL 61800-5-1 (with conformity kit)


soğutmanın tipi

Fan


fazların ağ sayısı

3 faz


[Us] nominal besleme gerilimi

380…500 V - 15...10 %


besleme frekansı

50...60 Hz - 5...5 %


motor gücü kW

15,0 kW için Ağır şart


motor gücü hp

20,0 hp için Ağır şart


hat akımı

47,3 A -de 380 V (Ağır şart)
33,3 A -de 500 V (Ağır şart)


muhtemel hat Isc

22 kA


görünen güç

28,8 kVA -de 500 V (Ağır şart)


sürekli çıkış akımı

33,0 A -de 4 kHz için Ağır şart


maksimum geçici akım

49,5 A süresince 60 s (Ağır şart)


güç aralığı

15...20 kW


asenkron motor kontrol profili

Gerilim/frekans oranı, 5 nokta
Sensörsüz akı vektör kontrolü, standart
Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f
Sensörsüz vektör akı kontrolü - Enerji Tasarrufu
Gerilim/frekans oranı, 2 nokta


senkron motor kontrol profili

Sensörsüz vektör kontrolü


hız kontrol cihazı çıkış frekansı

0,1…599 Hz


nominal anahtarlama frekansı

4 kHz


anahtarlama frekansı

2...16 kHz ayarlanabilir
4...16 kHz değer kaybı faktörü ile


güvenlik fonksiyonu

STO (güvenli tork kapatma) SIL 3
SLS (güvenli hız limiti)
SS1 (güvenli durdurma 1)
SMS (güvenli maksimum hız)
GDL (makine kapağı kilitleme)


haberleşme port protokolü

Modbus seri
CANopen


optional communication modules

Iletişim modülü, CANopen daisy zinciri RJ45
Iletişim modülü, CANopen SUB-D 9
Iletişim modülü, CANopen açık stil terminal bloğu
Iletişim modülü, EtherCAT RJ45
Iletişim modülü, DeviceNet
Iletişim modülü, Ethernet/IP
Iletişim modülü, Profibus DP V1
Iletişim modülü, Profinet
Iletişim modülü, Ethernet Powerlink



Tamamlayıcı

model

Standart tip


çıkış gerilimi

<= güç besleme gerilimi


izin verilebilir geçici akım güçlendirmesi

1,5 x In süresince 60 s (Ağır şart)


hız aralığı

1…100 için asenkron motor açık döngü modunda


hız doğruluğu

Nominal kaymanın +/- % 10'u 0,2 Tn - Tn


tork doğruluğu

+/- 15 %


geçici aşırı moment

170…200 % nominal motor torku


frenleme torku

<= % 170 süresince 60 s frenleme direnci ile


düzenleme döngüsü

Ayarlanabilir PID regülatör


motor kayma kompanzasyonu

Otomatik her türlü yük
Ayarlanabilir % 0...300
Gerilim/frekans oranında (2 veya 5 puan) geçerli değil


hızlanma ve yavaşlama rampaları

Lineer
U
S
CUS
Rampa anahtarlama
Acceleration/deceleration ramp adaptation
Acceleration/deceleration automatic stop with DC injection


durana kadar frenleme

DC enjeksiyon ile


koruma tipi

Giriş faz kesmeleri: sürücü
Çıkış fazları ve toprak arasındaki aşırı akım: sürücü
Aşırı ısınmaya karşı koruma: sürücü
Motor fazları arasındaki kısa devre: sürücü
Termal koruma: sürücü


frekans çözünürlüğü

Ekran birimi: 0,1 Hz
Analog giriş: 0,012/50 Hz


elektrikli bağlantı

Spring cage terminal, kelepçeleme kapasitesi: 16 mm², AWG 6 (güç besleme)
Spring cage terminal, kelepçeleme kapasitesi: 10...16 mm², AWG 8...AWG 6 (DC bus)
Spring cage terminal, kelepçeleme kapasitesi: 10...16 mm², AWG 8...AWG 6 (motor/frenleme direnci)
Spring cage terminal, kelepçeleme kapasitesi: 0,5...1,5 mm², AWG 20...AWG 16 (kontrol)


konnektörün tipi

1 RJ45 (ön yüzde) için Modbus/CANopen


fiziksel arayüz

2 telli RS 485 için Modbus serial/CANopen


iletim çerçevesi

RTU için Modbus seri


iletim hızı

4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seri
50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps için CANopen


veri biçimi

8 bit, yapılandırılabilir tek, çift veya paritesiz için Modbus seri


polarizasyon tipi

Empedans yok için Modbus seri


adreslerin sayısı

1…127 için CANopen
1…247 için Modbus seri


erişim yöntemi

Slave CANopen


besleme

Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre koruması


yerel sinyalleme

CANopen çalışması: 1 LED (yeşil)
CANopen hatası: 1 LED (kırmızı)
Sürücü hatası: 1 LED (kırmızı)
Sürücü gerilimi: 1 LED (kırmızı)


Genişlik

180,0 mm


yükseklik

404,0 mm


Derinlik

232,0 mm


Ürün ağırlığı

6,9 kg


analog giriş sayısı

3


analog giriş tipi

AI1 gerilim: 0...10 V DC, empedans: 30000 Ohm, çözünürlük 10 bit
AI2 çift kutuplu diferansiyel gerilim: +/- 10 V DC, empedans: 30000 Ohm, çözünürlük 10 bit
AI3 akım: 0...20 mA (veya 4-20 mA, x-20 mA, 20-x mA veya yapılandırmy göre diğer modeller), empedans: 250 Ohm, çözünürlük 10 bit


Dijital giriş sayısı

7


Dijital giriş tipi

Programlanabilir (blok/kaynak) (DI1...DI4)24...30 V DC, ile seviye 1 PLC
Darbe girişi 20 kpps olarak programlanabilir (DI5)24...30 V DC, ile seviye 1 PLC
Anahtar-yapılandırılabilir PTC prob (DI6)24...30 V DC
Güvenli tork kapatma (STO)24...30 V DC - 1500 Ohm


Dijital giriş lojiği

Negatif lojik (blok) (DI1...DI6), > 19 V (durum 0), < 13 V (durum 1)
Pozitif lojik (kaynak) (DI1...DI6), < 5 V (durum 0), > 11 V (durum 1)


analog çıkış sayısı

1


analog çıkış tipi

AQ1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 800 Ohm, çözünürlük 10 bit
AQ1 yazılım-yapılandırılabilir gerilim: 0...10 V, empedans: 470 Ohm, çözünürlük 10 bit


örnekleme süresi

2 ms (AI1, AI2, AI3) - analog giriş
2 ms (AQ1) - analog çıkış


doğruluk

+/- % 0,2 AI1, AI2, AI3 -10...60 °C sıcaklık için analog giriş
+/- % 0,5 AI1, AI2, AI3 25 °C sıcaklık için analog giriş
+/- 1 % AQ1 25 °C sıcaklık için analog çıkış
+/- % 2 AQ1 -10...60 °C sıcaklık için analog çıkış


doğrusallık hatası

AI1, AI2, AI3: maksimum değerin +/- % 0,2...0,5'i için analog giriş
AQ1: +/- % 0,3 için analog çıkış


Dijital çıkış sayısı

3


Dijital çıkış tipi

Yapılandırılabilir röle lojiki: (R1A, R1B, R1C) NA/NK - 100000 cycles
Yapılandırılabilir röle lojiki: (R2A, R2B) NA - 100000 cycles
Lojik: (LO)


yenileme süresi

Lojik giriş (DI1...DI6): 8 ms (+/- 0,7 msn)
Röle çıkışı (R1A, R1B, R1C): 2 ms
Röle çıkışı (R2A, R2C): 2 ms


minimum anahtarlama akımı

Röle çıkışı R1, R2: 5 mA -de 24 V DC


maksimum anahtarlama akımı

Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC
Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 4 A -de 30 V DC
Röle çıkışı R1, R2 üzerinde endüktif yük, cos phi = 0,4: 2 A -de 250 V AC
Röle çıkışı R1, R2 üzerinde endüktif yük, cos phi = 0,4: 2 A -de 30 V DC
Röle çıkışı R2 üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC
Röle çıkışı R2 üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC


özel uygulama

Makine


Variable speed drive application selection

Kaldırma Montaj
Malzeme taşıma Döner sistem
Malzeme taşıma Konveyör
Malzeme taşıma Kaldırma platformu
Malzeme taşıma Paletleme - orta performans
Malzeme taşıma Aktarma masası
Malzeme taşıma Döner levha
Malzeme işleme (tahta, seramik, taş, pvc, metal) Kesme - orta hassasiyet
Malzeme işleme (tahta, seramik, taş, pvc, metal) Delme, sondaj
Malzeme işleme (tahta, seramik, taş, pvc, metal) Kesim
Paketleme Ambalaj
Paketleme Besleme hattı
Paketleme Şişe dolum - aralıklı çalışma
Paketleme Doğrusal etiketleme
Paketleme Diğer uygulamalar
Paketleme Ambalaj sargısı açma germe
Paketleme Levha taşıma
Tekstil Örme
Tekstil Baskı makinaları
Tekstil Bükme, eğirme
Yıkama makineleri Araba
Yıkama makineleri Diğer uygulamalar
Kaldırma Standard crane - travelling or trolley


Motor power range

15…20 kW -de 380…500 V 3 faz


Motor yolverici tipi

Hız kontrol cihazı
