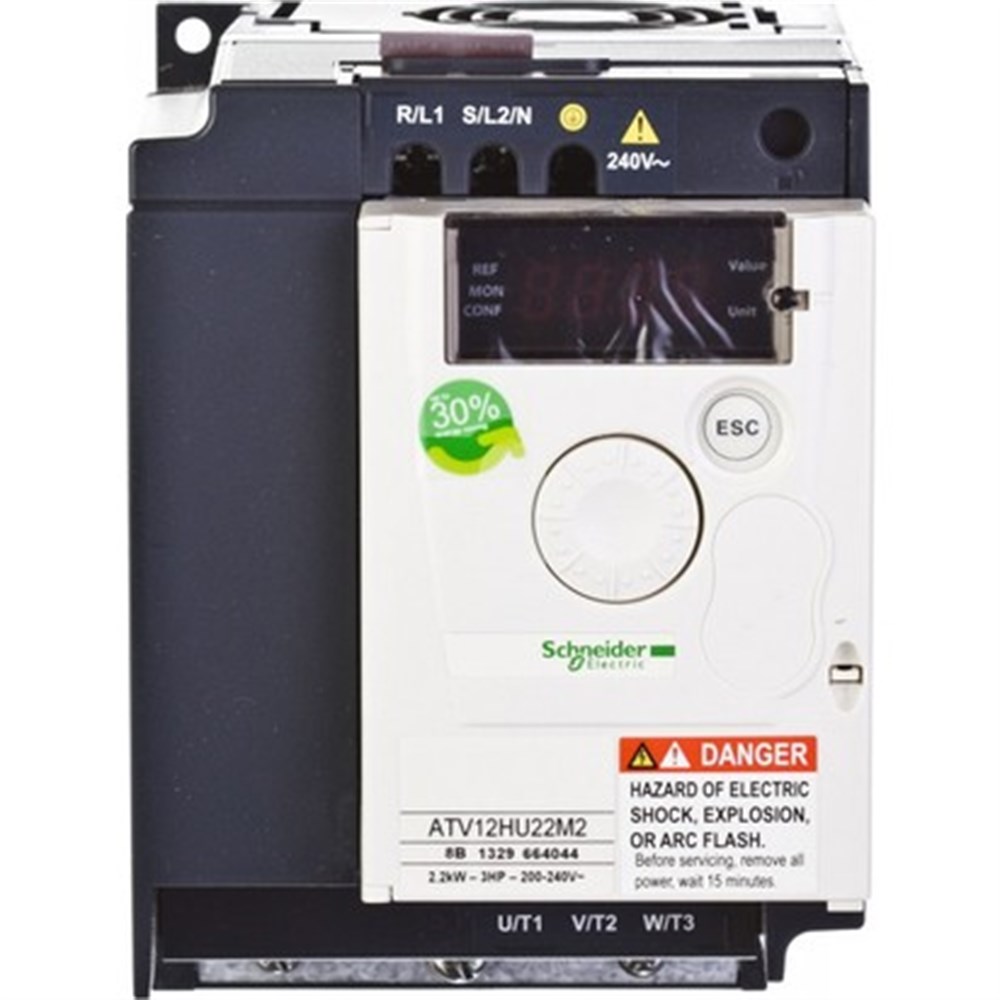

schneider atv12 -2,2 kw-240v mono phase ATV12HU22M2 Hız Kontrol Rölesi (ATV12HU22M2)

Marka : Schneider
İndirim Oranı : %57 İndirim
Fiyat : €395,00  + KDV
İndirimli : €169,85  + KDV
KDV Dahil : ₺2.026,34
TL Fiyat : ₺2.026,34(KDV Dahil)

SHNEİDER ATV12 -2,2 KW-240V MONO PHASE ATV12HU22M2

Ana

Ürün serisi

Altivar 12


Ürün ya da bileşen tipi

Değişken hızlı sürücü


ürün varış yeri

Asenkron motorlar


ürüne özel uygulama

Basit makine


montaj stili

Soğutma bloklu


bileşen adı

ATV12


set başına miktar

1'li set


EMC filtresi

Entegre


dahili fan

Ile


fazların ağ sayısı

1 faz


[Us] nominal besleme gerilimi

200...240 V - 15...10 %


motor gücü kW

2,2 kW


motor gücü hp

3 hp


haberleşme port protokolü

Modbus


hat akımı

24 A -de 200 V
20,2 A -de 240 V


hız aralığı

1…20


geçici aşırı moment

150…170 % sürücü değerine ve motor tipine bağlı olarak nominal motor torku


asenkron motor kontrol profili

Sensörsüz akı vektör kontrolü
Karesel gerilim/frekans oranı
Gerilim/frekans oranı (V/f)


IP koruma derecesi

IP20 üst parçada kapama plakası olmadan


gürültü seviyesi

45 dB



Tamamlayıcı

besleme frekansı

50/60 Hz +/- 5 %


konnektörün tipi

1 RJ45 (ön yüzde) için Modbus


fiziksel arayüz

2 telli RS 485 için Modbus


iletim çerçevesi

RTU için Modbus


iletim hızı

4800 bit/sn
9600 bit/s
19200 bit/s
38400 bit/sn


adreslerin sayısı

1…247 için Modbus


haberleşme hizmeti

Bekleme kayıtlarını oku (03) 29 word
Tek kayıtları yaz (06) 29 word
Çoklu kayıtları yaz (16) 27 word
Çoklu kayıtları oku/yaz (23) 4/4 word
Cihaz tanımlamasını oku (43)


muhtemel hat Isc

1 kA


sürekli çıkış akımı

10 A -de 4 kHz


maksimum geçici akım

15 A için 60 s


hız kontrol cihazı çıkış frekansı

0,5…400 Hz


nominal anahtarlama frekansı

4 kHz


anahtarlama frekansı

2...16 kHz ayarlanabilir
4...16 kHz değer kaybı faktörü ile


frenleme torku

Nominal motor torkunun % 70'ine kadar frenleme direnci olmadan


motor kayma kompanzasyonu

Ayarlanabilir
Fabrikada mevcut


çıkış gerilimi

200...240 V 3 faz


elektrikli bağlantı

Terminal, kelepçeleme kapasitesi: 5,5 mm², AWG 10 (L1, L2, L3, U, V, W, PA, PC)


sıkma torku

1,2 N.m


yalıtım

Güç ve kontrol arasındaki elektrik


besleme

Referans potansiyometre için dahili besleme: 5 V DC (4,75…5,25 V), <10 mA, koruma tipi: aşırı yük ve kısa devre koruması
Lojik girişler için dahili besleme: 24 V DC (20,4…28,8 V), <100 mA, koruma tipi: aşırı yük ve kısa devre koruması


analog giriş sayısı

1


analog giriş tipi

Yapılandırılabilir akım AI1 0...20 mA 250 Ohm
Yapılandırılabilir gerilim AI1 0...10 V 30 kOhm
Yapılandırılabilir gerilim AI1 0...5 V 30 kOhm


Dijital giriş sayısı

4


Dijital giriş tipi

Programlanabilir LI1...LI4 24 V 18...30 V


Dijital giriş lojiği

Negatif lojik (blok), > 16 V (durum 0), < 10 V (durum 1), giris empedansi 3,5 kOhm
Pozitif lojik (kaynak), 0...< 5 V (durum 0), > 11 V (durum 1)


örnekleme süresi

20 ms, tolerans +/- 1 ms için lojik giriş
10 ms için analog giriş


doğrusallık hatası

Maksimum değerin +/- % 0,3'ü için analog giriş


analog çıkış sayısı

1


analog çıkış tipi

AO1 yazılım-yapılandırılabilir gerilim: 0...10 V, empedans: 470 Ohm, çözünürlük 8 bit
AO1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 800 Ohm, çözünürlük 8 bit


Dijital çıkış sayısı

2


Dijital çıkış tipi

Lojik çıkış LO+, LO-
Korumalı röle çıkışı R1A, R1B, R1C 1 K/A


minimum anahtarlama akımı

5 mA -de 24 V DC için lojik röle


maksimum anahtarlama akımı

2 A 250 V AC endüktif cos phi = 0,4 L/R = 7 msn lojik röle
2 A 30 V DC endüktif cos phi = 0,4 L/R = 7 msn lojik röle
3 A 250 V AC dirençli cos phi = 1 L/R = 0 msn lojik röle
4 A 30 V DC dirençli cos phi = 1 L/R = 0 msn lojik röle


hızlanma ve yavaşlama rampaları

0 - 999,9 sn arası doğrusal
U
S


durana kadar frenleme

DC enjeksiyon ile, <30 s


koruma tipi

Hat besleme aşırı gerilimi
Hat besleme düşük gerilimi
Çıkış fazları ve toprak arasındaki aşırı akım
Aşırı ısınmaya karşı koruma
Motor fazları arasındaki kısa devre
Trifazede giriş faz kaybına karşı
I²t değerinin sürekli hesaplanması ile sürücü üzerinden termal motor koruması


frekans çözünürlüğü

Analog giriş: dönüştürücü A/D, 10 bit
Ekran birimi: 0,1 Hz


zaman sabiti

20 ms +/- 1 ms referans değişikliği için


İşaretleme

CE


Çalışma konumu

Dikey +/- 10 derece


Yükseklik

142 mm


Genişlik

105 mm


Derinlik

156,2 mm


Ürün ağırlığı

1,4 kg


işlevsellik

Temel


özel uygulama

Commercial equipment


Variable speed drive application selection

Commercial equipment Mixer
Commercial equipment Diğer uygulamalar
Tekstil Ironing


Motor yolverici tipi

Hız kontrol cihazı
