schneider a9n18469 c120h 3p 100a c (A9N18469)

İndirim Oranı : %62 İndirim
KDV Dahil : ₺7.584,00
İndirimli : ₺2.401,60  + KDV
KDV Dahil : ₺2.881,92

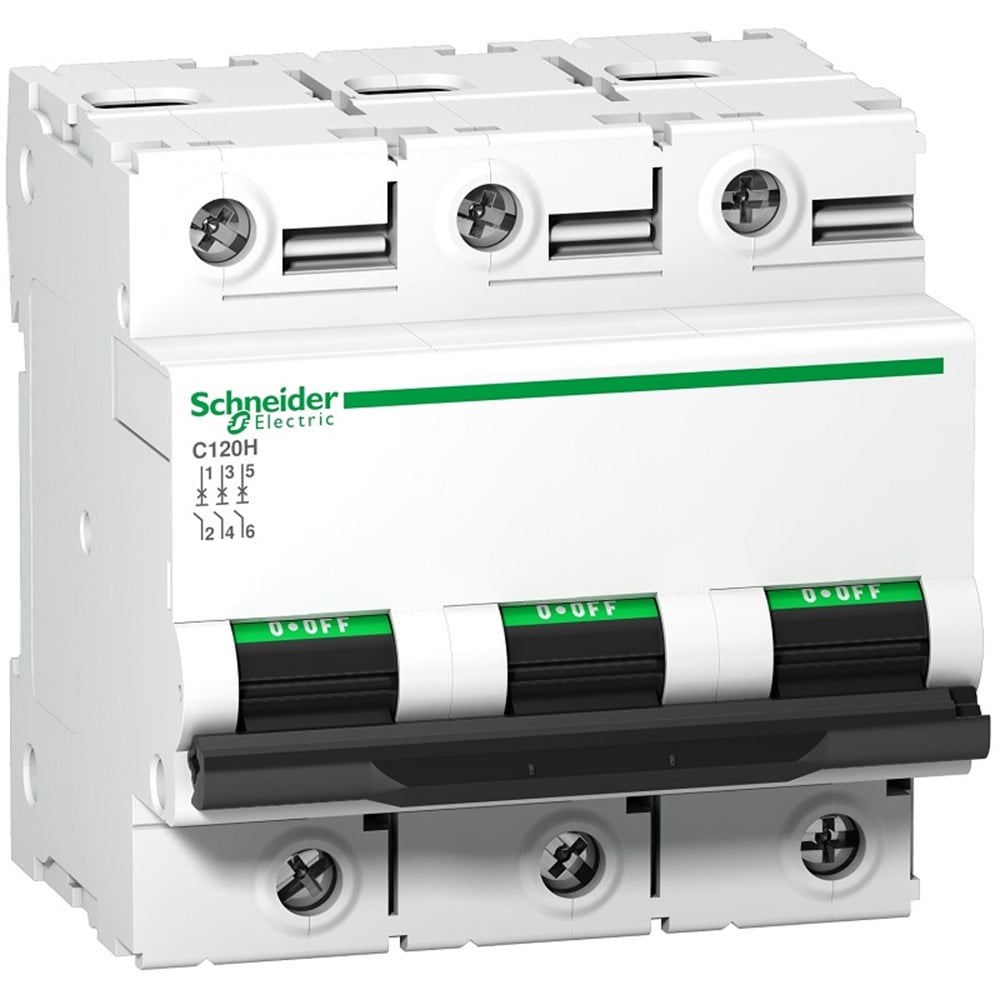

SCHNEİDER A9N18469 C120H 3P 100A C

Ana

Ürün serisi

C120


seri

Acti 9


ürün adı

C120


Ürün ya da bileşen tipi

Minyatür devre kesici


Ürün grubu

C120H


cihaz uygulaması

Dağıtım


Kutup tanımı

3P


korumalı kutupların sayısı

3


[In] nominal akım

100 A -de 30 °C


Şebeke tipi

AC


açma birimi teknolojisi

Termal manyetik


eğim kodu

C


kesme kapasitesi

15000 A Icn -de 230...400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
10 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
15 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
30 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
15 kA Icu -de <= 375 V DC 'e uygunEN/IEC 60947-2


yalıtıma uygunluk

Evet 'e uygunIEC 60947-2



Tamamlayıcı

Şebeke frekansı

50/60 Hz


[Ue] nominal çalışma voltajı

<= 375 V DC
380...415 V AC 50/60 Hz
220...240 V AC 50/60 Hz
440 V AC 50/60 Hz
230...400 V AC 50/60 Hz


manyetik açma limiti

5...10 x In


[Ics] nominal hizmet kesme kapasitesi

7500 A 50 % 'e uygunEN/IEC 60898-1 - 230...400 V AC 50/60 Hz
5 kA 50 % 'e uygunEN/IEC 60947-2 - 440 V AC 50/60 Hz
15 kA 50 % 'e uygunEN/IEC 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 50 % 'e uygunEN/IEC 60947-2 - 380...415 V AC 50/60 Hz
15 kA 100 % 'e uygunEN/IEC 60947-2 - <= 375 V DC


sınırlama sınıfı

3 'e uygunEN/IEC 60947-2


[Ui] nominal yalıtım voltajı

500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2


[Uimp] nominal darbe dayanım voltajı

6 kV 'e uygunEN/IEC 60947-2


kontak konum göstergesi

Evet


Kontrol tipi

Geçiş


Cihaz üzerii sinyalizasyon

AÇIK/KAPALI göstergesi


Montaj tipi

Takılabilir


montaj desteği

35 mm simetrik DIN rayı


comb busbar dağıtım bloğu uyumluluğu

NA


9 mm vida adımı

9


Yükseklik

81 mm


Genişlik

81 mm


Derinlik

73 mm


Ürün ağırlığı

0,615 kg


renk

Beyaz


Mekanik dayanıklılık

20000 cycles


elektrik dayanıklılığı

5000 cycles 'e uygunIEC 60947-2


bağlantılar - terminaller

Tünel tipi terminaller1…50 mm² sert
Tünel tipi terminaller1,5…35 mm² esnek


tel sıyırma uzunluğu

15 mm


sıkma torku

3,5 N.m


toprak kaçağı koruması

Ayrı blok
