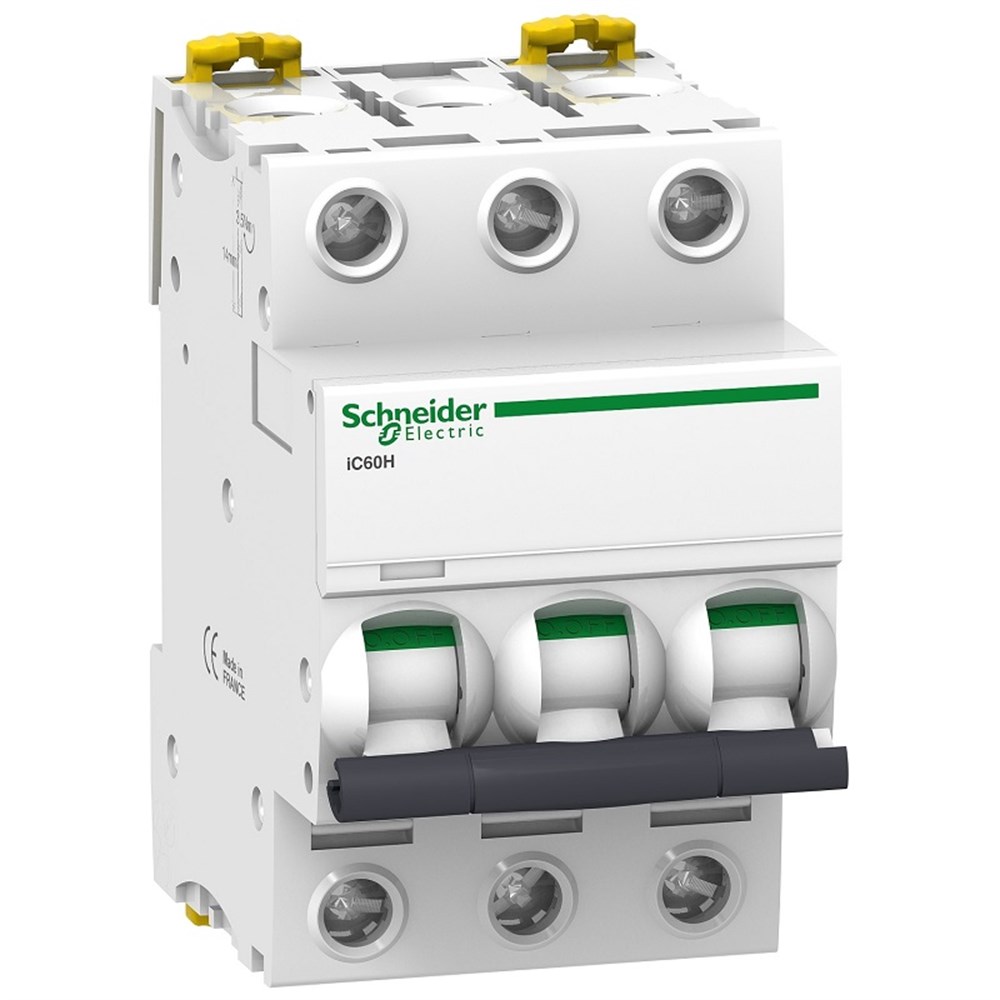

schneider a9f84332 ic60h 3p 32a c (A9F84332)

Dağıtım

Acti 9

Acti 9 iC60

Minyatür devre kesici

IC60H

3P

3

32 A

AC
DC

Termal manyetik

C

10000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
42 kA Icu -de 12...60 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
15 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
30 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
42 kA Icu -de 100...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
15 kA Icu -de <= 180 V DC 'e uygunEN/IEC 60947-2

Kategori A 'e uygunEN 60947-2
Kategori A 'e uygunIEC 60947-2

Evet 'e uygunEN 60898-1
Evet 'e uygunEN 60947-2
Evet 'e uygunIEC 60898-1
Evet 'e uygunIEC 60947-2

EN 60947-2
IEC 60947-2
IEC 60898-1
EN 60898-1

50/60 Hz

8 x In +/- % 20

15 kA 50 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 50 % 'e uygunEN 60947-2 - 380...415 V AC 50/60 Hz
5 kA 50 % 'e uygunEN 60947-2 - 440 V AC 50/60 Hz
15 kA 50 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 50 % 'e uygunIEC 60947-2 - 380...415 V AC 50/60 Hz
5 kA 50 % 'e uygunIEC 60947-2 - 440 V AC 50/60 Hz
7500 A 75 % 'e uygunEN 60898-1 - 400 V AC 50/60 Hz
7500 A 75 % 'e uygunIEC 60898-1 - 400 V AC 50/60 Hz
21 kA 50 % 'e uygunIEC 60947-2 - 12...133 V AC 50/60 Hz
21 kA 50 % 'e uygunEN 60947-2 - 12...133 V AC 50/60 Hz
15 kA 100 % 'e uygunIEC 60947-2 - 125...180 V DC
15 kA 100 % 'e uygunEN 60947-2 - 125...180 V DC

3 'e uygunEN 60898-1
3 'e uygunIEC 60898-1

500 V AC 50/60 Hz 'e uygunEN 60947-2
500 V AC 50/60 Hz 'e uygunIEC 60947-2

6 kV 'e uygunEN 60947-2
6 kV 'e uygunIEC 60947-2

Evet

Geçiş

Açma göstergesi

Sabit

DIN rayı

Üst veya alt: EVET

6

85 mm

54 mm

78,5 mm

0,375 kg

Beyaz

20000 cycles

10000 cycles

Tek terminal (üst veya alt) 1…35 mm² sert
Tek terminal (üst veya alt) 1…25 mm² esnek

14 mm için üst veya alt baglanti

3,5 N.m üst veya alt

Ayrı blok
