iC60H - minyatür devre kesici - 1P - 25A - C eğrisi
iC60H - minyatür devre kesici - 1P - 25A - C eğrisi

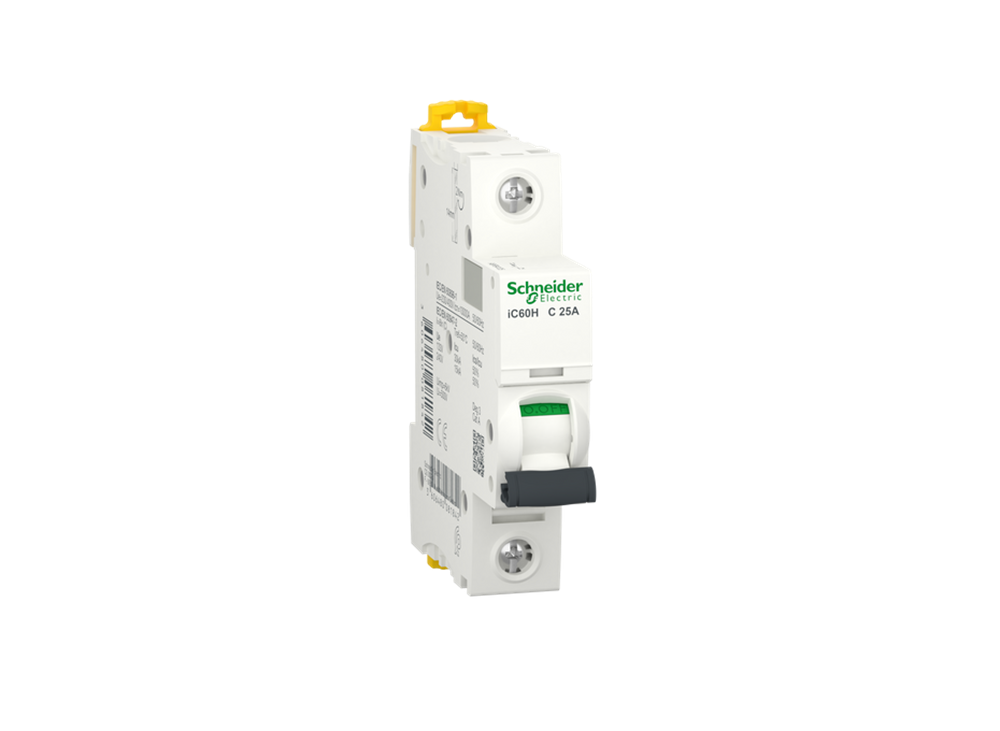

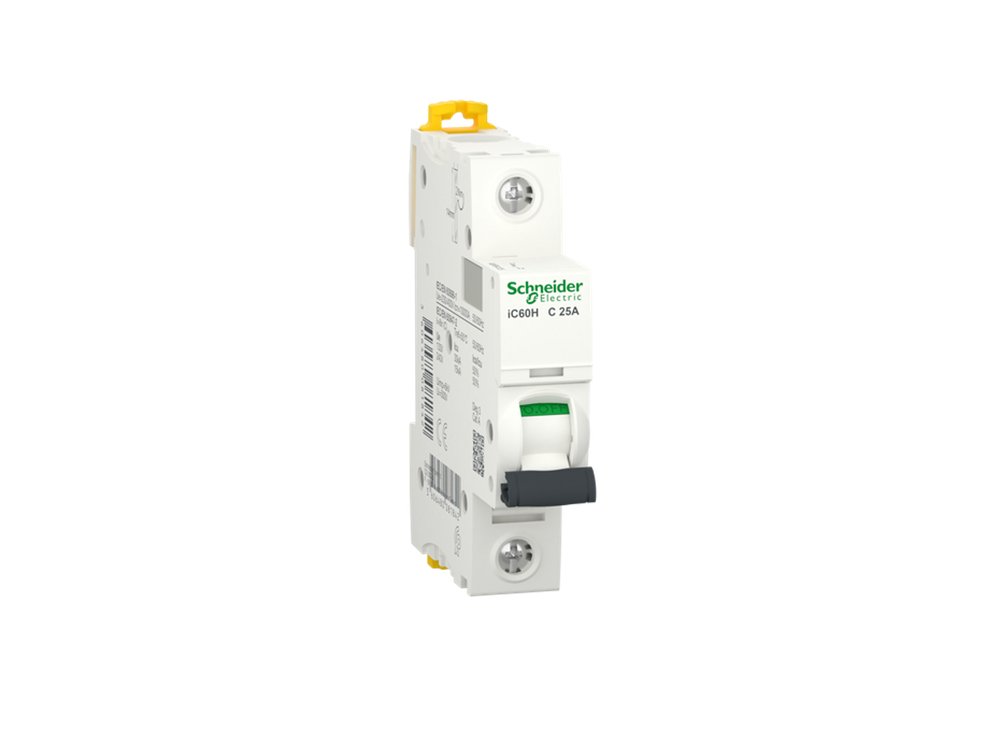

iC60H - minyatür devre kesici - 1P - 25A - C eğrisi (A9F84125)

İndirim Oranı : %58 İndirim
KDV Dahil : ₺399,84
İndirimli : ₺139,94  + KDV
KDV Dahil : ₺167,93

Anma kısa devre kesme kapasitesi EN/IEC 60947-2 Standardına göre 220VAC ila 240VAC'de 15kA'e ve EN/IEC 60898-1 Standardına göre 230VAC'de 10000A'e kadar çıkar Hem endüstriyel Standart EN/IEC 60898-1 hem de konut Standardı EN/IEC 60947-2 ile uyumludur Bu minyatür devre kesici, devreyi kısa devreye ve aşırı yük akımına karşı korur Eşsiz Visitrip göstergesi, arızalı devreyi göstererek müdahale süresini azaltır Visisafe yeşil şeridi, aşağı akım bakımına izin vermek için kontakların fiziksel olarak açılmasını garanti eder Manuel çalıştırmadan bağımsız hızlı kapanma mekanizması kullanım ömrünü uzatır 10000 devire kadar elektriksel dayanıma ve 20000 devire kadar mekanik dayanıma sahiptir Ui anma yalıtım voltajı 500VAC'dir Sınırlandırma sınıfı 3 (EN/IEC60898-1'e göre) aşağı akım devre koruma maliyetini artırır Ürün DIN rayına klipslenebilir Genişlik 9mm seviyede 2 Aşırı voltaj kategorisi IV Ürün rengi beyazdır (RAL9003) Ebatlar (G) 18mm x (Y) 85mm x (D) 78.5mm Ağırlığı 0.215kg Terminallerinde IP20 koruma derecesi (IEC/EN 60529 uyarınca) bulunmaktadır Çalışma sıcaklığı -35°C ila 70°C Depolama sıcaklığı -40°C ila 85°C.

Özellikler
cihaz uygulaması Dağıtım
seri Eylem 9
ürün adı Acti9 iC60
Ürün ya da bileşen tipi Minyatür devre kesici
Ürün grubu İC60H
Kutup tanımı 1P
korumalı kutupların sayısı 1
[In] nominal akım 25A
Şebeke tipi DC
AC
açma birimi teknolojisi Termik Manyetik
eğim kodu C
kesme kapasitesi 10000 A Icn -de 230 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
15 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
42 kA Icu -de 12...60 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
30 kA Icu -de 100...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
15 kA Icu -de 60...72 V DC 'e uygunEN/IEC 60947-2
20 kA Icu -de 12...60 V DC 'e uygunEN/IEC 60947-2
kullanım kategorisi Kategori A'e uygunEN 60947-2
Kategori A'e uygunIEC 60947-2
yalıtıma uygunluk Evet 'e uygunEN 60898-1
Evet 'e uygunEN 60947-2
Evet 'e uygunIEC 60898-1
Evet 'e uygunIEC 60947-2
Standartlar IEC 60898-1
EN 60947-2
EN 60898-1
IEC 60947-2
Tamamlayıcı
Şebeke frekansı 50/60 Hz
manyetik açma limiti 8 x In +/- % 20
[Ics] nominal hizmet kesme kapasitesi 21 kA %50 EN 60947-2'ye göre - 12...60 V AC 50/60 Hz
7,5 kA %50 EN 60947-2'ye göre - 220...240 V AC 50/60 Hz
21 kA %50 IEC 60947-2'ye uygun - 12...60 V AC 50/60 Hz
7,5 kA %50 IEC 60947-2'ye uygun - 220...240 V AC 50/60 Hz
7500 A %75 uygun EN 60898 -1 ile 230 V AC 50/60 Hz
7500 A IEC 60898-1'e göre %75 - 230 V AC 50/60 Hz
15 kA IEC 60947-2'ye göre %50 - 100...133 V AC 50 /60 Hz
15 kA %50 EN 60947-2'ye göre - 100...133 V AC 50/60 Hz
15 kA %100 EN 60947-2'ye göre - 72 V DC
15 kA %100 IEC 60947-2'ye göre - 72 V DC
20 kA %100 'e uygunEN 60947-2 - 12...60 V DC
20 kA %100 'e uygunIEC 60947-2 - 12...60 V DC
sınırlama sınıfı 3'e uygunEN 60898-1
3'e uygundurIEC 60898-1
[Ui] nominal yalıtım voltajı 500 V AC 50/60 Hz 'e uygunEN 60947-2
500 V AC 50/60 Hz 'e uygunIEC 60947-2
[Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı EN 60947-2
6 kVuyumluluk standardı IEC 60947-2
kontak konum göstergesi Evet
Kontrol tipi Geçiş
Cihaz üzerii sinyalizasyon Açma göstergesi
Montaj Tipi Sabit
montaj desteği DIN rayı
comb busbar dağıtım bloğu uyumluluğu Üst veya alt: EVET
9 mm vida adımı 2
Yükseklik 85mm
Genişlik 18mm
Derinlik 78,5mm
Ürün ağırlığı 0,215kg
renk Beyaz
Mekanik dayanıklılık 20000 döngü
elektrik dayanıklılığı 10000 döngü
bağlantılar - terminaller Tek terminal (üst veya alt) 1…25 mm² sert
Tek terminal (üst veya alt) 1…16 mm² esnek
tel sıyırma uzunluğu 14 mm için üst veya alt baglanti
sıkma torku 2 N.m üst veya alt
toprak kaçağı koruması Yok
Ortam
IP koruma derecesi IP20'e uygundurIEC 60529
IP20'e uygundurEN 60529
kirletme derecesi 3'e uygunEN 60947-2
3'e uygunIEC 60947-2
aşırı gerilim kategorisi IV
tropik iklim 2'e uygunIEC 60068-1
bağıl nem %95 - 55 °C'nin
çalışma yüksekliği 0...2000 m
çalışma için ortam hava sıcaklığı -35…70 °C
Depolama ortam koşulları -40…85 °C
Paketleme üniteleri
Birim Paket Tipi 1 PCE
Paket 1'deki Ünite Sayısı 1
Paket 1 Yükseklik 7,5cm
Paket 1 Genişliği 1,8cm
Paket 1 Uzunluk 9,5cm
Paket 1 Ağırlık 121.069 gr
Ünite Tipi Paket 2 BB1
Paket 2'deki Ünite Sayısı 12
Paket 2 Yükseklik 8 cm
Paket 2 Genişliği 10 cm
Paket 2 Uzunluk 22,5cm
Paket 2 Ağırlık 1,5 kg
Ünite Tipi Paket 3 S03
Paket 3'teki Ünite Sayısı 132
Paket 3 Yükseklik 30 cm
Paket 3 Genişliği 30 cm
Paket 3 Uzunluk 40 cm
Paket 3 Ağırlık 16.936 kilo
Sözleşme garantisi
Garanti 18 ay
