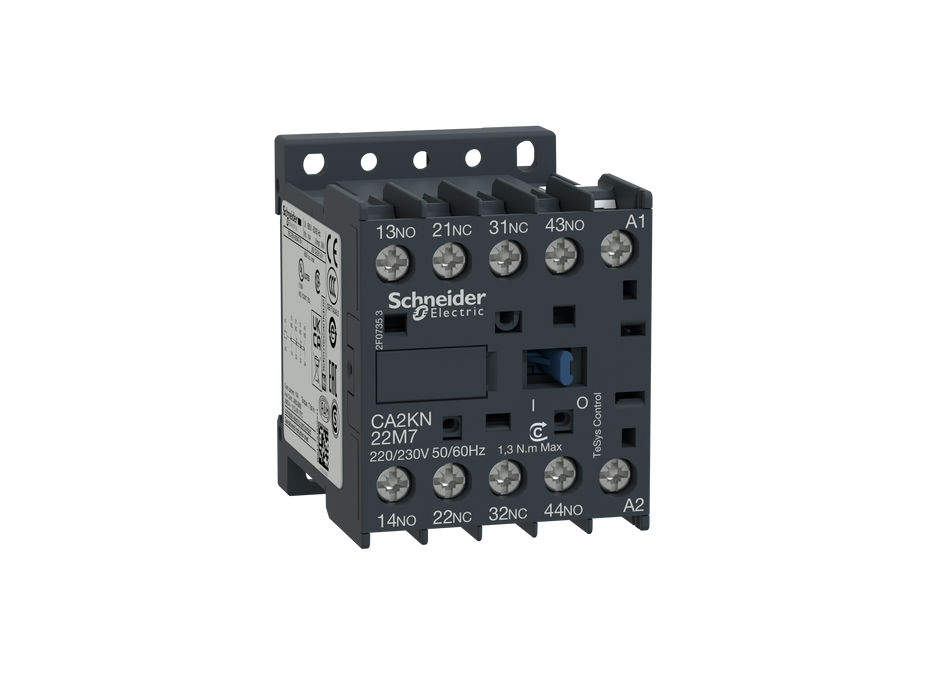

TESYS K YARDİMCİ KONTAKTÖR 220VAC 2NA2NK
TESYS K YARDİMCİ KONTAKTÖR 220VAC 2NA2NK

TESYS K YARDİMCİ KONTAKTÖR 220VAC 2NA2NK (CA2KN22M7)

İndirim Oranı : %58 İndirim
KDV Dahil : €33,72
İndirimli : €11,80  + KDV
KDV Dahil : ₺781,91
TL Fiyat : ₺651,59(₺130,32 + KDV)

180 devir/dk'ya kadar yüksek çalışma hızları ve -25/+50°C ortam sıcaklığı için yüksek güvenilirlik ve dayanıklılık sağlar 35 mm DIN rayına takmak veya vidayla sabitlemek için kompakt (45 mm genişlik) Multi standart sertifikalı (IEC, UL, CSA, CCC, EAC), Green Premium ürünüdür (RoHS/REACh).
Favorilere Ekle
İstek Listeme Ekle
Karşılaştır
Fiyat Düşünce Haber Ver
Gelince Haber Ver
Tavsiye Et
Yorum Yaz

Teknik Özellikler

Kuyu
seri TeSys
ürün adı TeSys CAK
Ürün ya da bileşen tipi Kontrol rölesi
Ürün grubu CA2K
kontaktör uygulaması Kontrol devresi
kullanım kategorisi AC-15DC
-13
kutup kontak düzenleme 2 VE + 2 VS
[Ue] nominal çalışma voltajı <= 690V <= 400Hz
kontrol devresi tipi AC -de 50/60 Hz
kontrol devresi gerilimi 220...230 VAC 50/60Hz
Tamamlayıcı
[Ith] klasik açık hava termik akımı 10 A (50 °C'de)
Irms nominal kapama kapasitesi 110 A'e uygunIEC 60947
ilgili sigorta değeri 10 A gGuyumluluk standardı IEC 60947
10 A gGuyumluluk standardı VDE 0660
[Ui] nominal yalıtım voltajı 690 V 'e uygunIEC 60947
750 V 'e uygunVDE 0110 grup C
690 V 'e uygunBS 5424
600 V 'e uygunCSA C22.2 No 14
montaj desteği Ray
Plaka
bağlantılar - terminaller Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı
Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı
Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 1 kablo(lar) 0,34…1,5 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek kablo uçsuz
sıkma torku 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 6 mm
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
kontrol devresi gerilim limitleri Düşme: 0,2...0,75 Uc (at <50 °C)
Çalışma: 0,8...1,15 Uc (at <50 °C)
çalışma süresi 10...20 msn bobinin enerjisini kesme ve NA açma
10...20 msn bobin enerjileme ve NA kapama
15...25 msn bobinin enerjisini kesme ve NK kapama
5...15 msn bobin enerjileme ve NK açma
Mekanik dayanıklılık 10 Mcycle
Maksimum çalışma hızı 10000 devir/saat
mikro kırılmalara bağışıklık 2 ms
VA cinsinden kalkış gücü 30 VA (20 °C'de)
VA cinsinden tutma güç tüketimi 4,5 VA (20 °C'de)
ısı dağılımı 1,3W
minimum anahtarlama gerilimi 17V
minimum anahtarlama akımı 5mA
çakışmama mesafesi 0,5mm
yalıtım direnci > 10 MOhm
Yükseklik 58mm
Genişlik 45mm
Derinlik 57mm
Ürün ağırlığı 0,18kg
Ortam
standartlar EN/IEC 60947-4-1
GB/T 14048,4
UL 60947-4-1
CSA C22.2 No 60947-4-1
JIS C8201-4-1
Ürün sertifikaları CB Şeması
CCC
UL
CSA
EAC
CE
UKCA
IP koruma derecesi IP2X
koruyucu bakım TC'e uygundurIEC 60068
Nominal çalışma ortam sıcaklığı -25…50 °C
Depolama ortam koşulları -50…80 °C
çalışma yüksekliği 2000 m olmadan
alev geciktirici V1 'e uygunUL 94
Gereksinim 2 'e uygunNF F 16-101
Gereksinim 2 'e uygunNF F 16-102
mekanik dayanıklılık Titreşimler kontaktör açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Şoklar kontaktör açık: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör kapalı: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
Paketleme üniteleri
Birim Paket Tipi 1 PCE
Paket 1'deki Ünite Sayısı 1
Paket 1 Yükseklik 4.800cm
Paket 1 Genişliği 6.200cm
Paket 1 Uzunluk 6.500cm
Paket 1 Ağırlık 177.300 gr
Ünite Tipi Paket 2 S02
Paket 2'deki Ünite Sayısı 50
Paket 2 Yükseklik 15.000cm
Paket 2 Genişliği 30.000cm
Paket 2 Uzunluk 40.000cm
Paket 2 Ağırlık 9.125 kilo
Ünite Tipi Paket 3 P06
Paket 3'teki Ünite Sayısı 800
Paket 3 Yükseklik 75.000 santimetre
Paket 3 Genişliği 80.000 santimetre
Paket 3 Uzunluk 60.000cm
Paket 3 Ağırlık 154.000 kilo
Sözleşme garantisi
Garanti 18 ay
