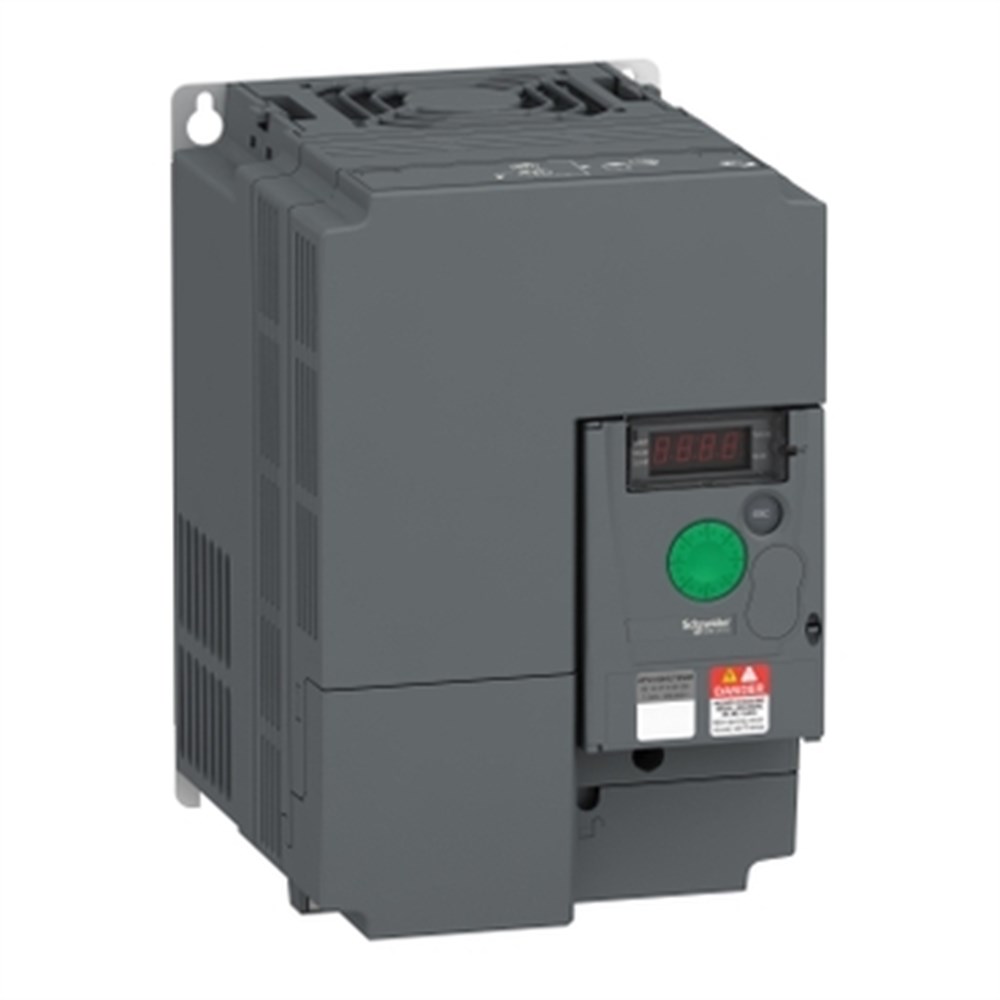

| ürün hedefi |
Asenkron motorlar |
| set başına miktar |
1'li set |
| EMC filtresi |
EMC filtresi olmadan |
| soğutma türü |
Entegre fan |
| besleme frekansı |
50/60 Hz +/- %5 |
| iletişim bağlantı noktası protokolü |
Modbus |
| bağlayıcı tipi |
Modbus için RJ45 (ön yüzde) |
| fiziksel arayüz |
Modbus için 2 kablolu RS 485 |
| iletim çerçevesi |
Modbus için RTU |
| aktarım hızı |
4800 bit/sn
9600 bit/sn
19200 bit/sn
38400 bit/sn |
| adres sayısı |
Modbus için 1…247 |
| iletişim hizmeti |
Tutma kayıtlarını oku (03) 29 kelime
Tek kayıt yaz (06) 29 kelime
Çoklu kayıt yaz (16) 27 kelime
Birden fazla kayıt oku/yaz (23) 4/4 kelime
Cihaz tanımını oku (43) |
| hat akımı |
22.4 A |
| görünür güç |
17,8 kVA |
| muhtemel hat Isc |
5 kA |
| sürekli çıkış akımı |
4 kHz'de 17 A |
| maksimum geçici akım |
60 saniye için 25,5 A |
| W cinsinden güç kaybı |
203.87 W Girişte |
| hız sürücü çıkış frekansı |
0,5…400 Hz |
| nominal anahtarlama frekansı |
4 kHz |
| frekans değiştirme |
2...12 kHz ayarlanabilir |
| hız sınırı |
1…20 |
| geçici aşırı tork |
Sürücü değerine ve motor tipine bağlı olarak nominal motor torkunun % 170…200'ü |
| frenleme torku |
Yüksek atalette fren direnci ile nominal motor torkunun %150'sine
kadar Fren direnci olmadan nominal motor torkunun %70'ine kadar |
| asenkron motor kontrol profili |
Enerji tasarrufu oranı
Enerji tasarrufu oranı
Kuadratik voltaj/frekans oranı |
| motor kayma telafisi |
Ayarlanabilir
Ayarlanabilir |
| çıkış voltajı |
380...460 V üç fazlı |
| elektriksel bağlantı |
Terminal, bağlama kapasitesi: 6...10 mm² (L1, L2, L3, PA/+, PB, U, V, W) |
| sıkma torku |
2,2…2,4 Nm |
| yalıtım |
Güç ve kontrol arasındaki elektrik |
| arz |
Referans potansiyometre için dahili besleme: 5 V (4,75…5,25 V)DC, aşırı yük ve kısa devre korumalı <10 mA
Lojik girişler için dahili besleme: 24 V (20,4…28,8 V)DC, <100 mA aşırı yük ve kısa devre ile devre koruması |
| analog giriş numarası |
1 |
| analog giriş tipi |
AI1 yapılandırılabilir akım 0...20 mA 250 Ohm
AI1 yapılandırılabilir voltaj 0...10 V 30 kOhm
AI1 yapılandırılabilir voltaj 0...5 V 30 kOhm |
| ayrık giriş numarası |
4 |
| ayrık giriş türü |
Programlanabilir LI1...LI4 24 V 18...30 V |
| ayrık giriş mantığı |
Negatif mantık (sink), > 16 V (durum 0), < 10 V (durum 1), giriş empedansı 3,5 kOhm
Pozitif mantık (kaynak), 0...< 5 V (durum 0), > 11 V (durum 1 ) |
| örnekleme süresi |
Analog giriş için 10 ms
20 ms, lojik giriş için tolerans +/- 1 ms |
| doğrusallık hatası |
Analog giriş için maksimum değerin +/- %0,3'ü |
| analog çıkış numarası |
1 |
| analog çıkış tipi |
AO1 yazılımla yapılandırılabilir voltaj: 0...10 V, empedans: 470 Ohm, çözünürlük 8 bit
AO1 yazılımla yapılandırılabilir akım: 0...20 mA, empedans: 800 Ohm, çözünürlük 8 bit |
| ayrık çıkış numarası |
2 |
| ayrık çıktı türü |
Lojik çıkış LO+, LO-
Korumalı röle çıkışı R1A, R1B, R1C 1 C/O |
| minimum anahtarlama akımı |
Lojik röle için 24 V DC'de 5 mA |
| maksimum anahtarlama akımı |
Endüktif yükte 250 V AC'de 2 A cos phi = 0,4 L/R = 7 ms lojik röle için
2 A 30 V DC'de endüktif yükte cos phi = 0,4 L/R = 7 ms lojik röle için
3 A 250 V AC'de dirençli yükte cos phi = 1 L/R = 0 ms mantık rölesi
için 30 V DC'de 4 A dirençli yükte cos phi = 1 L/R = 0 ms mantık rölesi için |
| hızlanma ve yavaşlama rampaları |
SSU _
_ |
| durana kadar frenleme |
DC enjeksiyon ile, <30 s |
| koruma türü |
Hat besleme aşırı gerilimi
Hat besleme düşük gerilimi
Çıkış fazları ve toprak arasında aşırı akım Aşırı
ısınma koruması
Motor fazları arasında kısa devre
Üç fazda giriş fazı kaybına karşı
Sürekli I²t hesaplaması ile sürücü üzerinden termik motor koruması |
| frekans çözünürlüğü |
Analog giriş: dönüştürücü A/D, 10 bit
Görüntüleme birimi: 0.1 Hz |
| zaman sabiti |
Referans değişikliği için 20 ms +/- 1 ms |
| çalışma pozisyonu |
Dikey +/- 10 derece |
| yükseklik |
232 mm |
| Genişlik |
150 mm |
| derinlik |
171 mm |
| net ağırlık |
3,7 kg |
