ATS22 SOFTSTARTER 81A 400V
ATS22 SOFTSTARTER 81A 400V

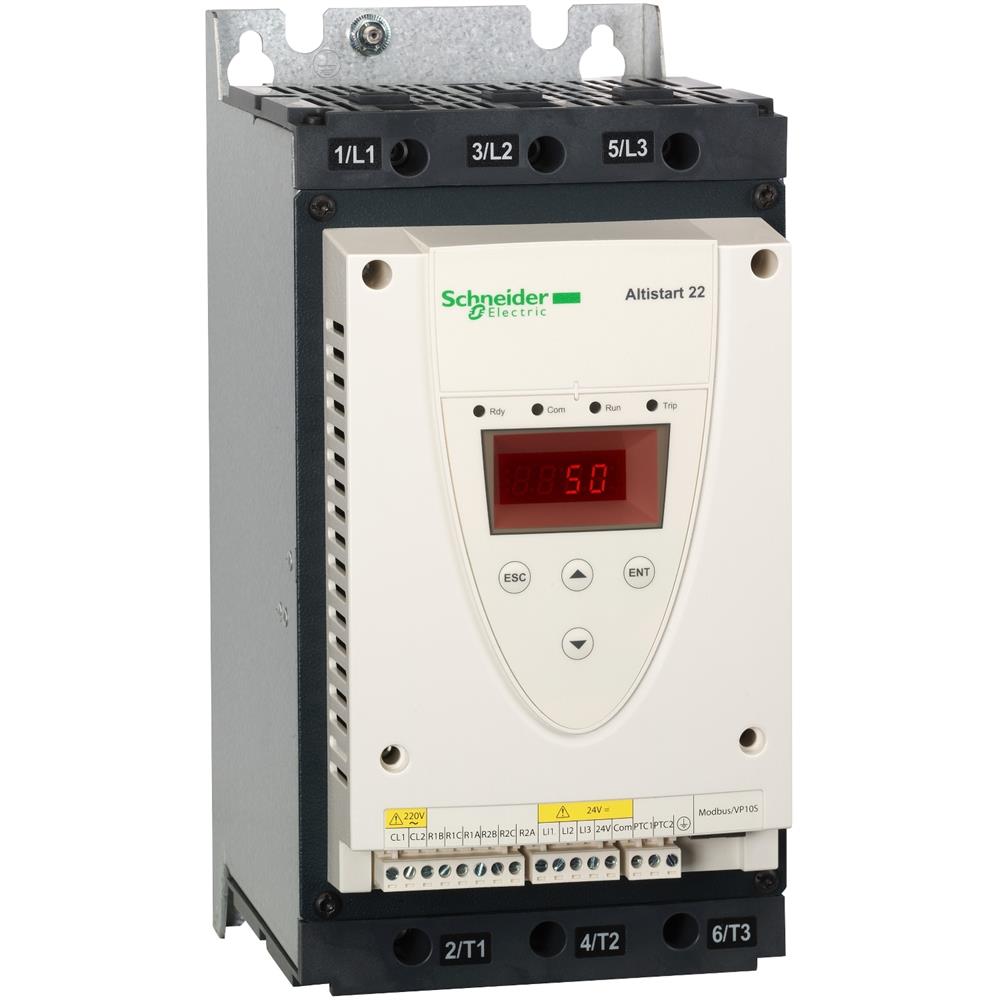

ATS22 SOFTSTARTER 81A 400V (ATS22D88Q)

İndirim Oranı : %63 İndirim
KDV Dahil : €1.488,00
İndirimli : €458,80  + KDV
KDV Dahil : ₺19.730,80
TL Fiyat : ₺16.442,34(₺3.288,47 + KDV)

ATS22D88Q

Favorilere Ekle
İstek Listeme Ekle
Karşılaştır
Fiyat Düşünce Haber Ver
Gelince Haber Ver
Tavsiye Et
Yorum Yaz
Özellikler
Ürün serisi Altistart 22
Ürün ya da bileşen tipi Yumuşak yolverici
ürün varış yeri Asenkron motorlar
ürüne özel uygulama Pompalar ve fanlar
bileşen adı ATS22
fazların ağ sayısı 3 yapar
[Us] nominal besleme gerilimi 230...440 V - %15...10
motor gücü kW 22 kW 230 V
45 kW 400 V
45 kW 440 V
fabrika ayarı akımı 81 bir
W cinsinden güç dağılımı 66 W standart uygulamalar için
kullanım kategorisi AC-53A
başlatma tipi Moment kontrolü ile yolverme (akım 3,5 In ile sınırlandırılmıştır)
IcL yolverici değeri 88 A için motor besleme hattında bağlantı standart uygulamalar için
IP koruma derecesi IP20
Tamamlayıcı
montaj stili Soğutma bloklu
kullanılabilir işlev Dahili bypas
besleme gerilimi limitleri 195...484 Volt
besleme frekansı 50...60 Hz - 10...10 %
Şebeke frekansı 45...66 Hz
cihaz bağlantısı Motor delta terminallerine
Motor besleme hattında
kontrol devresi gerilimi 230 V - 15...10 % 50/60 Hz
kontrol devresi tüketimi 20W
Dijital çıkış sayısı 2
Dijital çıkış tipi Röle çıkışları R1 230 V çalışıyor, alarm, açma, durdu, durmadı, başlatılıyor, hazır C/O
Röle çıkışları R2 230 V çalışıyor, alarm, açma, durdu, durmadı, başlatılıyor, hazır C/O
minimum anahtarlama akımı 100 mA -de 12 V DC (röle çıkışları)
maksimum anahtarlama akımı 5 A 250 V AC dirençli 1 röle çıkışları
5 A 30 V DC dirençli 1 röle çıkışları
2 A 250 V AC endüktif 0,4 20 ms röle çıkışları
2 A 30 V DC endüktif 7 ms röle çıkışları
Dijital giriş sayısı 3
Dijital giriş tipi (LI1, LI2, LI3) lojik, 5 mA 4,3 kOhm
Dijital giriş gerilimi 24V <= 30V
Dijital giriş lojiği Pozitif lojik LI1, LI2, LI3 0 Durumunda: < 5 V ve <= 2 mA 1 Durumunda: > 11 V, >= 5 mA
çıkış akımı 0,4...1 Icl ayarlanabilir
PTC prob girişi 750 Ohm
haberleşme port protokolü Modbus
konnektör tipi 1 RJ45
haberleşme veri bağlantısı Seri
fiziksel arayüz RS485 çoklu priz
iletim hızı 4800, 9600 veya 19200 bps
kurulu cihaz 31
koruma tipi Faz hatası: hat
Termal koruma: motor
Termal koruma: yolverici
İşaretleme BU
soğutmanın tipi Zorlamalı konveksiyon
Çalışma konumu Dikey +/- 10 derece
Yükseklik 295 mm
Genişlik 145 mm
Derinlik 207 mm
Ürün ağırlığı 12 kilo
Motor gücü aralığı AC-3 15...25 kW -de 200...240 V 3 faz
30...50 kW -de 380...440 V 3 faz
Motor yolverici tipi Yumuşak yol verici
Ortam
elektromanyetik uyumluluk Iletimli ve yayılmalı emisyonlar seviye A 'e uygunIEC 60947-4-2
Sönen salınım dalgaları seviye 3 'e uygunIEC 61000-4-12
Elektrostatik deşarj seviye 3 'e uygunIEC 61000-4-2
Elektrik akımlarına bağışıklık seviye 4 'e uygunIEC 61000-4-4
Yayılan radyo-elektrik parazitlerine bağışıklık seviye 3 'e uygunIEC 61000-4-3
Gerilim/akım darbesi seviye 3 'e uygunIEC 61000-4-5
Standartlar EN/IEC 60947-4-2
Ürün sertifikaları CCC
CSA
UL
GOST
C-Tick
titreşim direnci 1 gn (f= 13…200 Hz) 'e uygunEN/IEC 60068-2-6
1,5 mm (f= 2…13 Hz) 'e uygunEN/IEC 60068-2-6
darbe dayanımı 15 gn için 11 ms 'e uygunEN/IEC 60068-2-27
gürültü seviyesi 45 dB
kirletme derecesi Seviye 2 'e uygunIEC 60664-1
bağıl nem 0…95 % yoğuşma veya damlayan su olmadan 'e uygunEN/IEC 60068-2-3
çalışma için ortam hava sıcaklığı -10…40 °C (olmadan)
40…60 °C (°C başına % 2,2 akım düşüşüyle)
Depolama ortam koşulları -25…70 °C
çalışma yüksekliği <= 1000 m olmadan
> 1000...< 2000 m ek 100 m başına % 2,2 akım düşüşüyle
Paketleme üniteleri
Birim Paket Tipi 1 PCE
Paket 1'deki Birim Sayısı 1
Paket 1 Yükseklik 23.000 cm
Paket 1 Genişliği 30.800 santimetre
Paket 1 Uzunluğu 35.800 santimetre
Paket 1 Ağırlık 8.170 kilo
Birim Paket Tipi 2 P06
Paket 2'deki Birim Sayısı 6
Paket 2 Yüksekliği 75.000 santimetre
Paket 2 Genişliği 60.000 santimetre
Paket 2 Uzunluğu 80.000 santimetre
Paket 2 Ağırlık 63.184 kilo
Sözleşme garantisi
Garanti 18 ay
