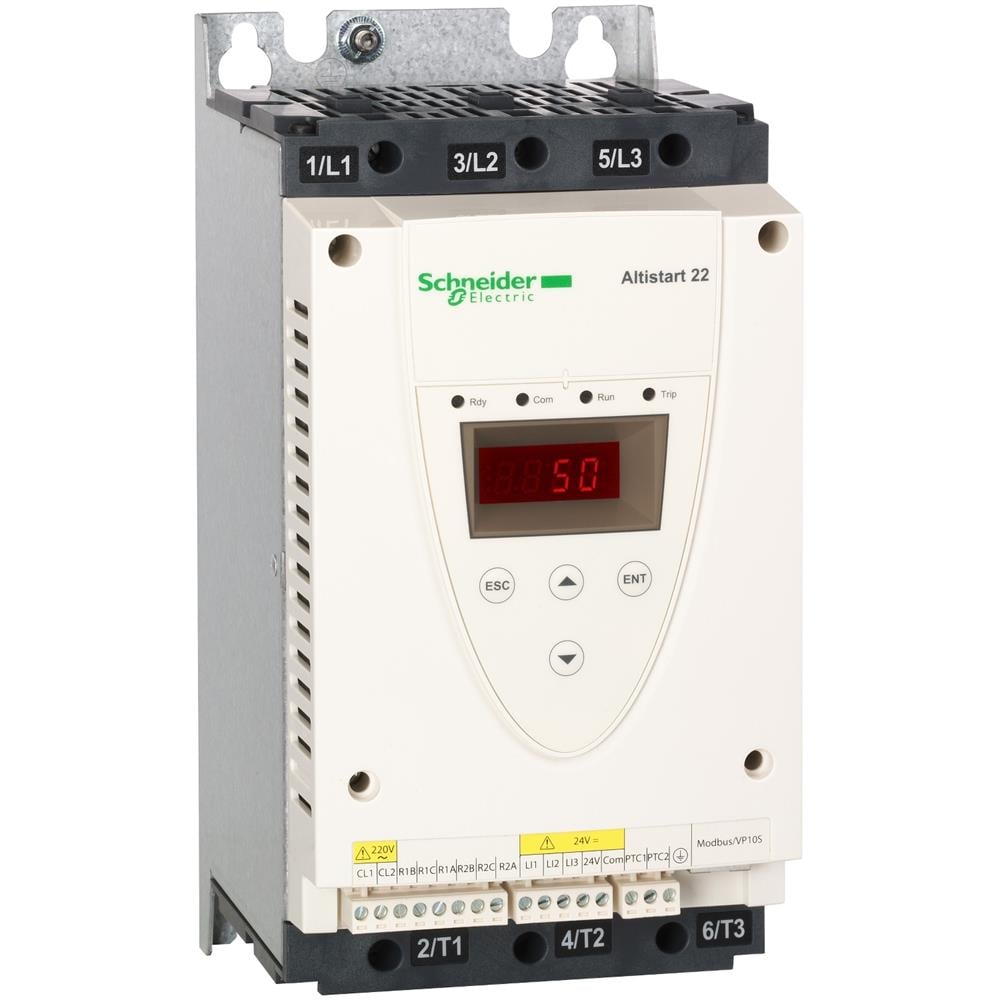

ATS22 SOFTSTARTER 42A 400V (ATS22D47Q)

İndirim Oranı : %56 İndirim
KDV Dahil : €1.045,20
İndirimli : €383,24  + KDV
KDV Dahil : ₺15.562,89
TL Fiyat : ₺12.969,07(₺2.593,81 + KDV)

ATS22D47Q

Özellikler
Ürün serisi Altistart 22
Ürün ya da bileşen tipi Yumuşak yolverici
ürün varış yeri Asenkron motorlar
ürüne özel uygulama Pompalar ve fanlar
bileşen adı ATS22
fazların ağ sayısı 3 yapar
[Us] nominal besleme gerilimi 230...440 V - %15...10
motor gücü kW 11 kW 230 V
22 kW 400 V
22 kW 440 V
fabrika ayarı akımı 42 bir
W cinsinden güç dağılımı 48 W standart uygulamalar için
kullanım kategorisi AC-53A
başlatma tipi Moment kontrolü ile yolverme (akım 3,5 In ile sınırlandırılmıştır)
IcL yolverici değeri 47 A için motor besleme hattında bağlantı standart uygulamalar için
IP koruma derecesi IP20
Tamamlayıcı
montaj stili Soğutma bloklu
kullanılabilir işlev Dahili bypas
besleme gerilimi limitleri 195...484 Volt
besleme frekansı 50...60 Hz - 10...10 %
Şebeke frekansı 45...66 Hz
cihaz bağlantısı Motor delta terminallerine
Motor besleme hattında
kontrol devresi gerilimi 230 V - 15...10 % 50/60 Hz
kontrol devresi tüketimi 20W
Dijital çıkış sayısı 2
Dijital çıkış tipi Röle çıkışları R1 230 V çalışıyor, alarm, açma, durdu, durmadı, başlatılıyor, hazır C/O
Röle çıkışları R2 230 V çalışıyor, alarm, açma, durdu, durmadı, başlatılıyor, hazır C/O
minimum anahtarlama akımı 100 mA -de 12 V DC (röle çıkışları)
maksimum anahtarlama akımı 5 A 250 V AC dirençli 1 röle çıkışları
5 A 30 V DC dirençli 1 röle çıkışları
2 A 250 V AC endüktif 0,4 20 ms röle çıkışları
2 A 30 V DC endüktif 7 ms röle çıkışları
Dijital giriş sayısı 3
Dijital giriş tipi (LI1, LI2, LI3) lojik, 5 mA 4,3 kOhm
Dijital giriş gerilimi 24V <= 30V
Dijital giriş lojiği Pozitif lojik LI1, LI2, LI3 0 Durumunda: < 5 V ve <= 2 mA 1 Durumunda: > 11 V, >= 5 mA
çıkış akımı 0,4...1 Icl ayarlanabilir
PTC prob girişi 750 Ohm
haberleşme port protokolü Modbus
konnektör tipi 1 RJ45
haberleşme veri bağlantısı Seri
fiziksel arayüz RS485 çoklu priz
iletim hızı 4800, 9600 veya 19200 bps
kurulu cihaz 31
koruma tipi Faz hatası: hat
Termal koruma: motor
Termal koruma: yolverici
İşaretleme BU
soğutmanın tipi Zorlamalı konveksiyon
Çalışma konumu Dikey +/- 10 derece
Yükseklik 265 mm
Genişlik 130 mm
Derinlik 169 mm
Ürün ağırlığı 7 kilo
Motor gücü aralığı AC-3 7...11 kW -de 200...240 V 3 faz
15...25 kW -de 380...440 V 3 faz
Motor yolverici tipi Yumuşak yol verici
Ortam
elektromanyetik uyumluluk Iletimli ve yayılmalı emisyonlar seviye A 'e uygunIEC 60947-4-2
Sönen salınım dalgaları seviye 3 'e uygunIEC 61000-4-12
Elektrostatik deşarj seviye 3 'e uygunIEC 61000-4-2
Elektrik akımlarına bağışıklık seviye 4 'e uygunIEC 61000-4-4
Yayılan radyo-elektrik parazitlerine bağışıklık seviye 3 'e uygunIEC 61000-4-3
Gerilim/akım darbesi seviye 3 'e uygunIEC 61000-4-5
Standartlar EN/IEC 60947-4-2
Ürün sertifikaları CCC
C-Tick
UL
GOST
CSA
titreşim direnci 1 gn (f= 13…200 Hz) 'e uygunEN/IEC 60068-2-6
1,5 mm (f= 2…13 Hz) 'e uygunEN/IEC 60068-2-6
darbe dayanımı 15 gn için 11 ms 'e uygunEN/IEC 60068-2-27
gürültü seviyesi 45 dB
kirletme derecesi Seviye 2 'e uygunIEC 60664-1
bağıl nem 0…95 % yoğuşma veya damlayan su olmadan 'e uygunEN/IEC 60068-2-3
çalışma için ortam hava sıcaklığı -10…40 °C (olmadan)
40…60 °C (°C başına % 2,2 akım düşüşüyle)
Depolama ortam koşulları -25…70 °C
çalışma yüksekliği <= 1000 m olmadan
> 1000...< 2000 m ek 100 m başına % 2,2 akım düşüşüyle
Paketleme üniteleri
Birim Paket Tipi 1 PCE
Paket 1'deki Birim Sayısı 1
Paket 1 Yükseklik 26.924 cm
Paket 1 Genişliği 22.098 cm
Paket 1 Uzunluğu 33.274 santimetre
Paket 1 Ağırlık 5.606 kilo
Birim Paket Tipi 2 P06
Paket 2'deki Birim Sayısı 10
Paket 2 Yüksekliği 73,5cm
Paket 2 Genişliği 80cm
Paket 2 Uzunluğu 60cm
Paket 2 Ağırlık 69,76 kilo
Sözleşme garantisi
Garanti 18 ay
