ACTI9 IC60H 3P 20A 10KA C EĞRISI SIGORTA
 ACTI9 IC60H 3P 20A 10KA C EĞRISI SIGORTA

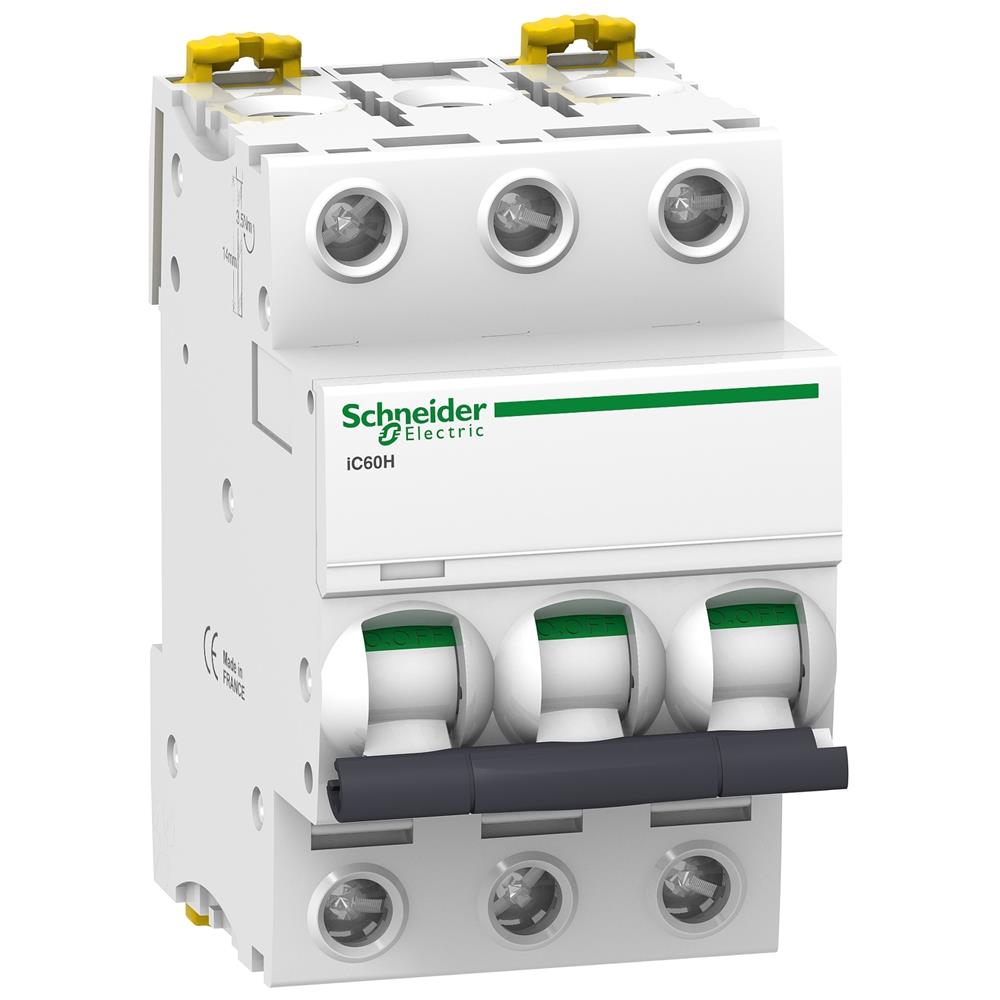

ACTI9 IC60H 3P 20A 10KA C EĞRISI SIGORTA (A9F84320)

İndirim Oranı : %58 İndirim
KDV Dahil : ₺1.607,52
İndirimli : ₺562,63  + KDV
KDV Dahil : ₺675,16

A9F84320

Özellikler
cihaz uygulaması Dağıtım
seri Acti9
ürün adı Acti9 iC60
Ürün ya da bileşen tipi Minyatür devre kesici
Ürün grubu İC60H
Kutup tanımı 3P
korumalı kutupların sayısı 3
[In] nominal akım 20 bir
Şebeke tipi DC
AC
açma birimi teknolojisi Termik Manyetik
eğim kodu C
kesme kapasitesi 10000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
42 kA Icu -de 12...60 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
15 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
30 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
42 kA Icu -de 100...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
15 kA Icu -de <= 180 V DC 'e uygunEN/IEC 60947-2
kullanım kategorisi Kategori A'e uygunEN 60947-2
Kategori A'e uygunIEC 60947-2
yalıtıma uygunluk Evet 'e uygunEN 60898-1
Evet 'e uygunEN 60947-2
Evet 'e uygunIEC 60898-1
Evet 'e uygunIEC 60947-2
Standartlar EN 60898-1
IEC 60947-2
IEC 60898-1
EN 60947-2
Tamamlayıcı
Şebeke frekansı 50/60 Hz
manyetik açma limiti 8 x Giriş +/- % 20
[Ics] nominal hizmet kesme kapasitesi 15 kA EN 60947-2'ye göre %50 - 220...240 V AC 50/60 Hz
7,5 kA EN 60947-2'ye göre %50 - 380...415 V AC 50/60 Hz
5 kA %50 EN 60947-2'ye göre - 440 V AC 50/60 Hz
15 kA %50 IEC 60947-2'ye göre - 220...240 V AC 50/60 Hz
7,5 kA %50 IEC 60947-'ye göre 2 - 380 ...415 V AC 50/60 Hz
5 kA IEC 60947-2'ye göre %50 - 440 V AC 50/60 Hz
7500 A EN 60898-1'e göre %75 - 400 V AC 50/60 Hz
7500 A %75 IEC 60898-1 uyarınca - 400 V AC 50/60 Hz
21 kA IEC 60947-2 uyarınca %50 - 12...133 V AC 50/60 Hz
21 kA EN 60947 uyarınca %50 -2 - 12.. .133 V AC 50/60 Hz
15 kA 100 %uyumluluk standardı IEC 60947-2 - 125...180 V DC
15 kA 100 %uyumluluk EN 60947-2 - 125...180 V DC
sınırlama sınıfı 3'e uygunEN 60898-1
3'e uygunIEC 60898-1
[Ui] nominal yalıtım voltajı 500 V AC 50/60 Hz 'e uygunEN 60947-2
500 V AC 50/60 Hz 'e uygunIEC 60947-2
[Uimp] nominal darbe dayanım voltajı 6 kV uyumluluk standardı EN 60947-2
6 kV uyumluluk standardı IEC 60947-2
kontak konum göstergesi Evet
Kontrol tipi Geçiş
Cihaz üzerii sinyalizasyon Açma göstergesi
Montaj Tipi Sabit
montaj desteği DIN rayı
comb busbar dağıtım bloğu uyumluluğu Üst veya alt: EVET
9 mm vida adımı 6
Yükseklik 85 mm
Genişlik 54 mm
Derinlik 78,5 mm
Ürün ağırlığı 0,375 kilo
renk Beyaz
Mekanik dayanıklılık 20000 devir
elektrik dayanıklılığı 10000 döngü
bağlantılar - terminaller Tek terminal (üst veya alt) 1…25 mm² sert
Tek terminal (üst veya alt) 1…16 mm² esnek
tel sıyırma uzunluğu 14 mm için üst veya alt baglanti
sıkma torku 2 N.m üst veya alt
toprak kaçağı koruması Ayrı blok
Ortam
IP koruma derecesi IP20'e uygunIEC 60529
IP20'e uygunEN 60529
kirletme derecesi 3'e uygunEN 60947-2
3'e uygunIEC 60947-2
aşırı gerilim kategorisi IV
tropik iklim 2'e uygunIEC 60068-1
bağıl nem %95 - 55 °C'nin
çalışma yüksekliği 0...2000 m
Nominal çalışma ortam sıcaklığı -35…70 °C
Depolama ortam koşulları -40…85 °C
Paketleme üniteleri
Birim Paket Tipi 1 PCE
Paket 1'deki Birim Sayısı 1
Paket 1 Yükseklik 7,5cm
Paket 1 Genişliği 5,5cm
Paket 1 Uzunluğu 9,5cm
Paket 1 Ağırlık 342,0 gr
Birim Paket Tipi 2 BB1
Paket 2'deki Birim Sayısı 4
Paket 2 Yüksekliği 8,0cm
Paket 2 Genişliği 10,0cm
Paket 2 Uzunluğu 22,5cm
Paket 2 Ağırlık 1.432 kilo
Birim Paket Tipi 3 S03
3. Paketteki Birim Sayısı 44
Paket 3 Yükseklik 30,0cm
Paket 3 Genişliği 30,0cm
Paket 3 Uzunluğu 40,0cm
Paket 3 Ağırlık 16,25 kilo
Sözleşme garantisi
Garanti 18 ay
